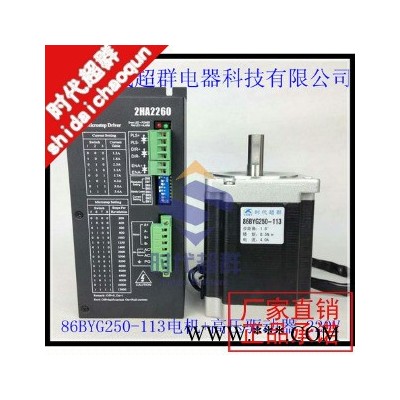

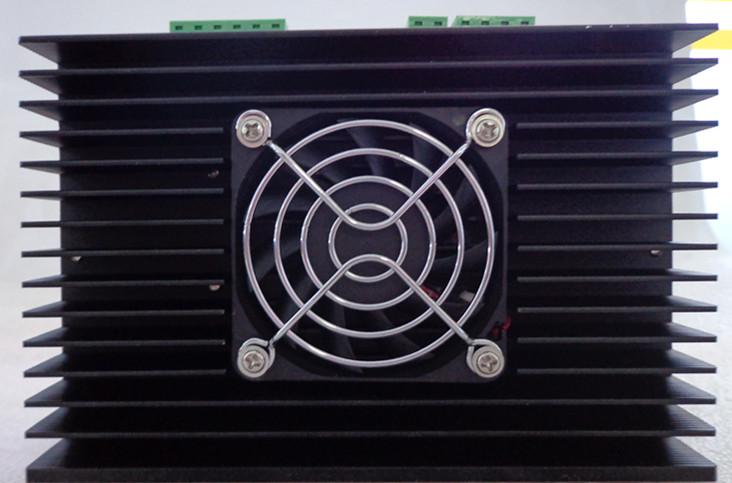

2HA2260細分型兩相混合式步進電機驅動器，采用單相交流80V～220V供電，適合驅動電壓80-220V,電流小于5.6A外徑86～130毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等設備上。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果**

一，主要特點

1平均電流控制，兩相正弦電流驅動輸出

2單相交流80～220V供電

3光電隔離信號輸入/輸出

4有過壓、欠壓、過流、相間短路、過熱保護功能

5十六檔細分和自動半流功能

6八檔輸出相電流設置

7具有相位記憶功能（保持電機上下電位置不變）

8具有脫機命令輸人端子

9電機的扭矩與它的轉速有關，而與電機每轉的步數無關

10高啟動轉

二、控制信號接口

圖1是驅動器的接線原理圖

1、控制信號定義

PLS/CW+：步進脈沖信號輸入正端或正向步進脈沖信號輸入正端

PLS/CW-：步進脈沖信號輸入負端或正向步進脈沖信號輸入負端

DIR/CCW+：步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-：步進方向信號輸入負端或反向步進脈沖信號輸入負端

RESET+：脫機使能復位信號輸入正端

RESET-：脫機使能復位信號輸入負端

脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。

2、控制信號連接

上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端?，F(xiàn)在以集電極開路和PNP輸出為例，接口電路示意圖如下：
