| 產品屬性 | 全閉環伺服步進電機 |
|---|---|
| 相數 | 2 |
| 電流(A) | 5.8 |
| 轉矩(N.M) | 4 |
| 品牌 | 時代超群 |
| 型號 | 60EBP143ALC-TF0 |
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||

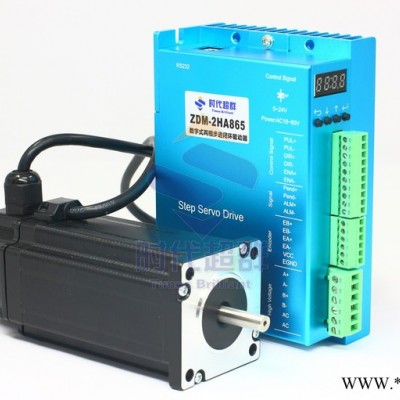

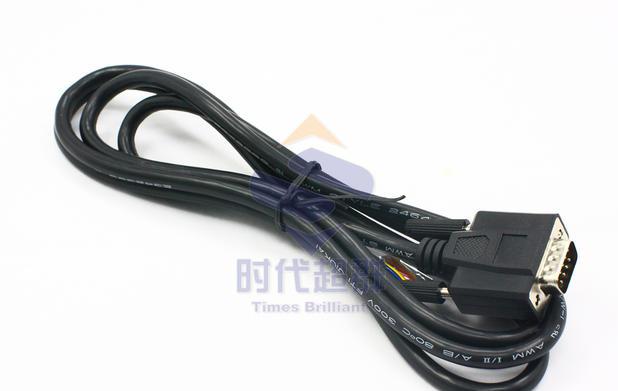

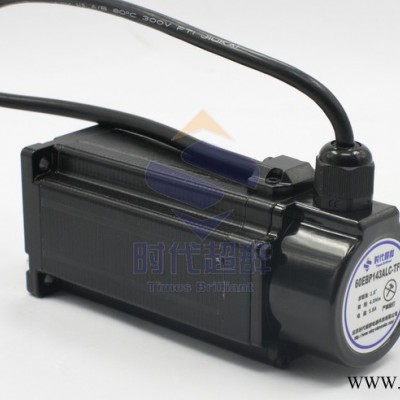

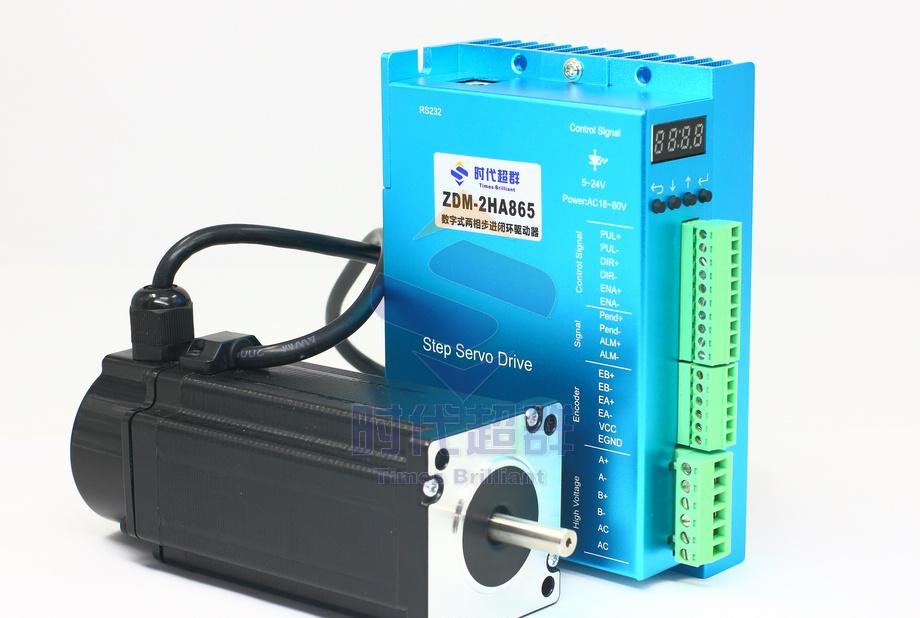

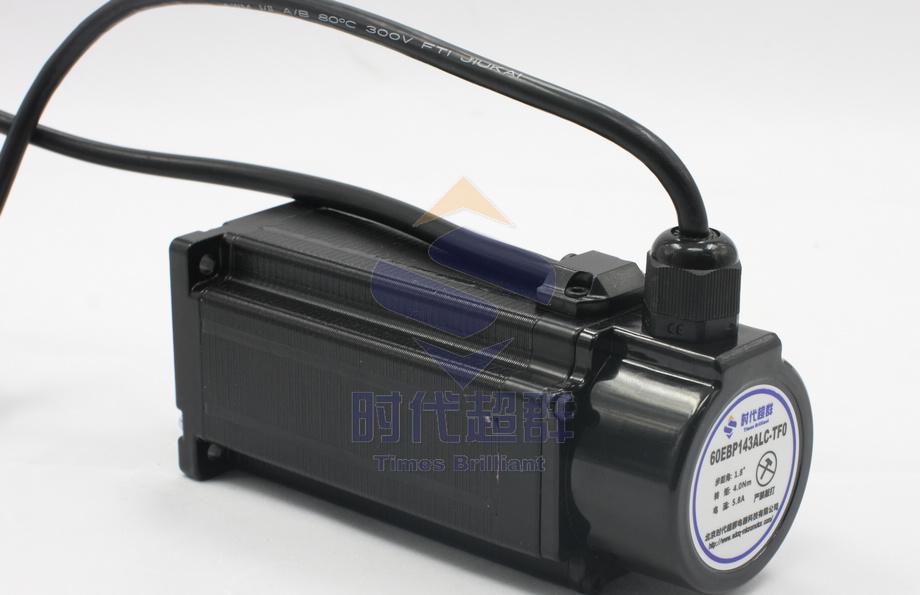

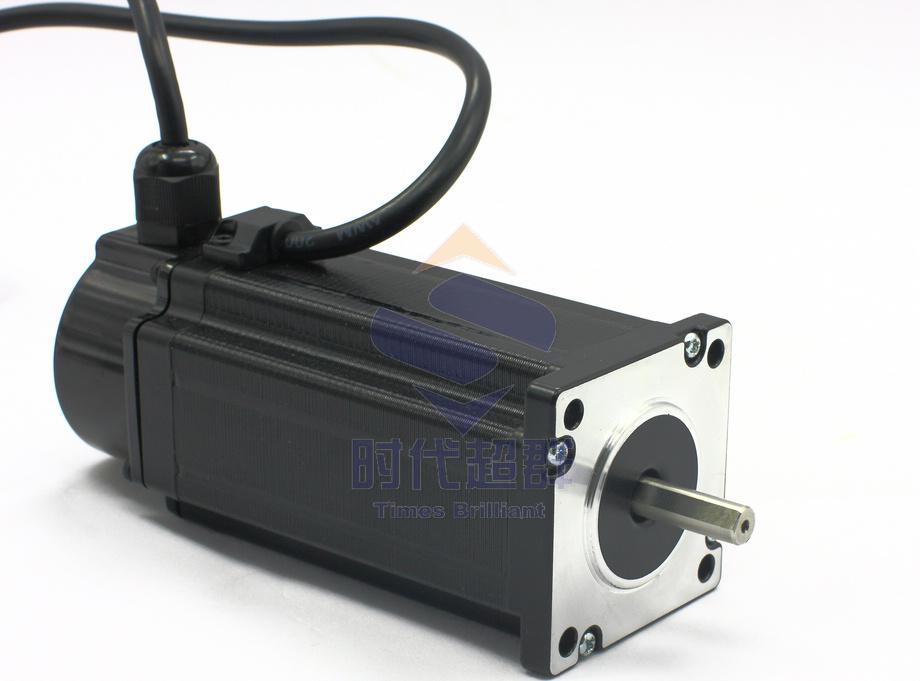

此款電機為57/60系列帶編碼器全閉環步進電機;帶有1000P的編碼器實現全面閉環 防止丟步。保持轉矩4N.M 電流 5.8A 最高轉速2000轉以上 額定轉速1200以內。充分的彌補了步進電機不能上高速的弊端。驅動器帶有數碼管顯示實時轉速，和報警顯示。更直觀方便！電機和編碼器配套的有兩根配送的線纜~長達1800mm插頭式連接更方便簡潔！

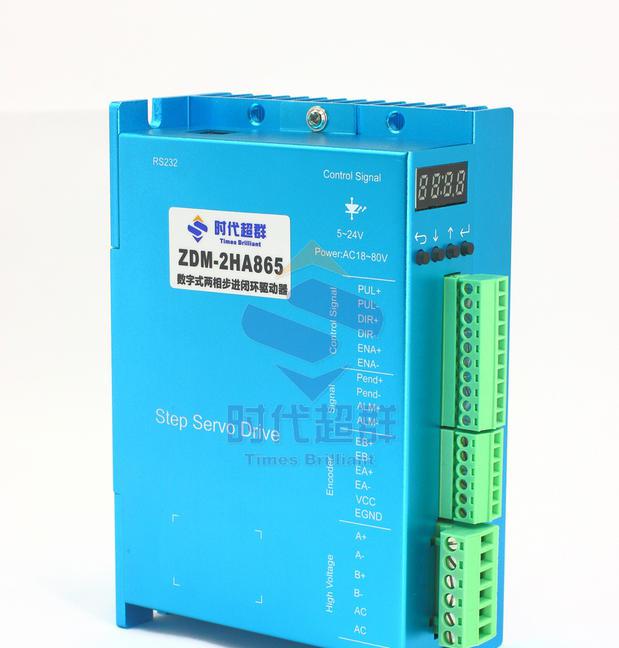

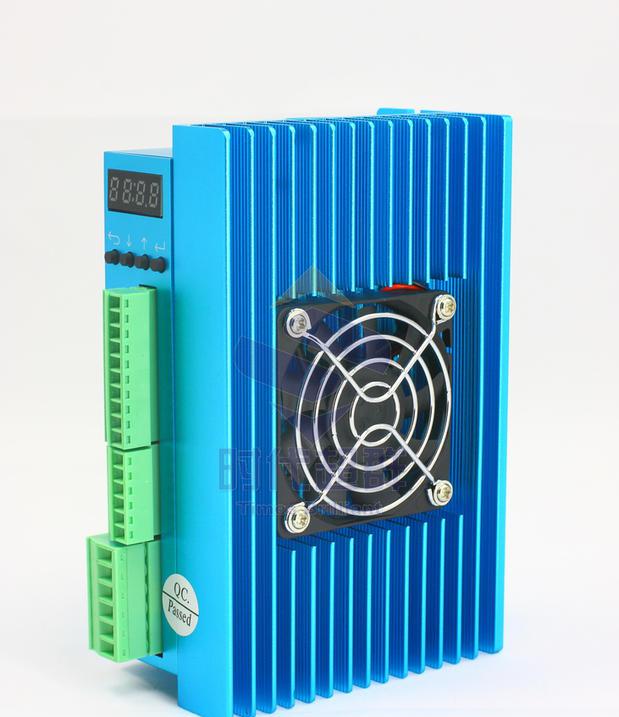

驅動器帶四位數碼管顯示 可顯示實時轉速和報警！
| 型號 | 步距角 ° | 相數 | 電流 A | 電阻 Ω | 電感 Hm | 保持轉矩 N.M | 編碼器 P |
| 60EBP115ALC-TF0 | 1.8 | 2 | 5.8 | 0.5 | 1.3 | 3 | 1000 |
| 60EBP133ALC-TF0 | 1.8 | 2 | 5.8 | 0.6 | 1.6 | 3.5 | 1000 |
| 60EBP143ALC-TF0 | 1.8 | 2 | 5.8 | 0.69 | 2.11 | 4 | 1000 |

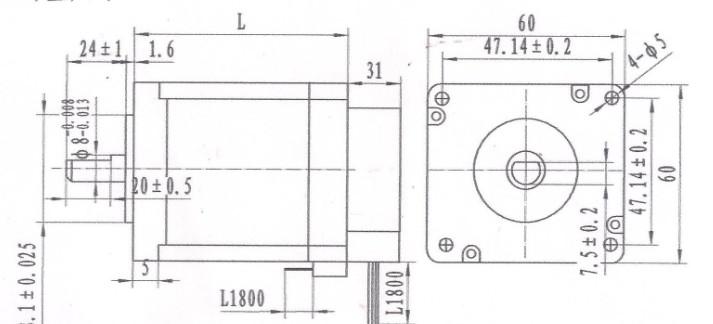

L=112mm
編碼器線定義
| 白 | 紅 | 黃 | 綠 | 藍 | 黑 |
| EGND | VCC | EB+ | EB- | EA- | EA+ |
電機線定義
| 白 | 綠 | 藍 | 黑 |
| A+ | A- | B+ | B- |
新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，徹底克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。技術特點采用全新 32 位電機控制專用 DSP 芯片； 采用先進的矢量型閉環控制技術； LED 數碼管顯示配按鍵操作，直觀明了，操作方便；靜態電流和動態電流可以任意設置（有效值 0---6.5A 范圍內）；可適配驅動 (57/60) 和 86 系列混合式閉環步進電機；光電隔離信號輸入/輸出； 脈沖響應頻率最高可達 200KHz； 提供 16 檔通用細分選擇，最大 256 細分（51200 脈沖/轉）； 提供與各種脈沖源相匹配的電子齒輪；具有過流、過熱、過壓和跟蹤誤差超差等保護；
