| 產品屬性 | 混合式步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-24 |
| 轉矩(N.M) | 0.1 |
| 品牌 | 時代超群 |
| 型號 | 39HBS22BJ4-TR0 |

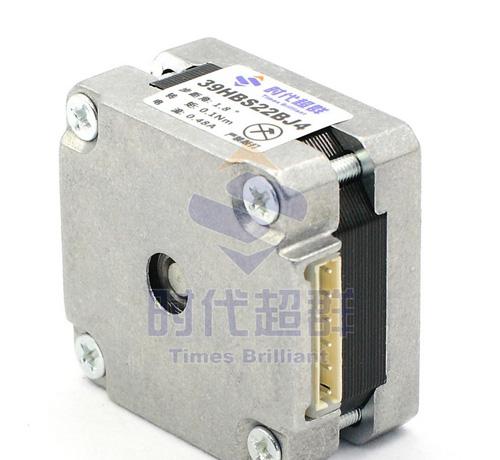

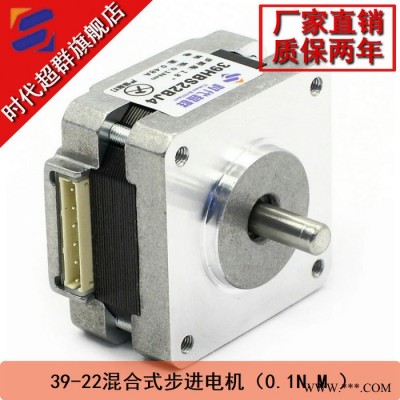

39步進電機
廠家直銷
質保兩年

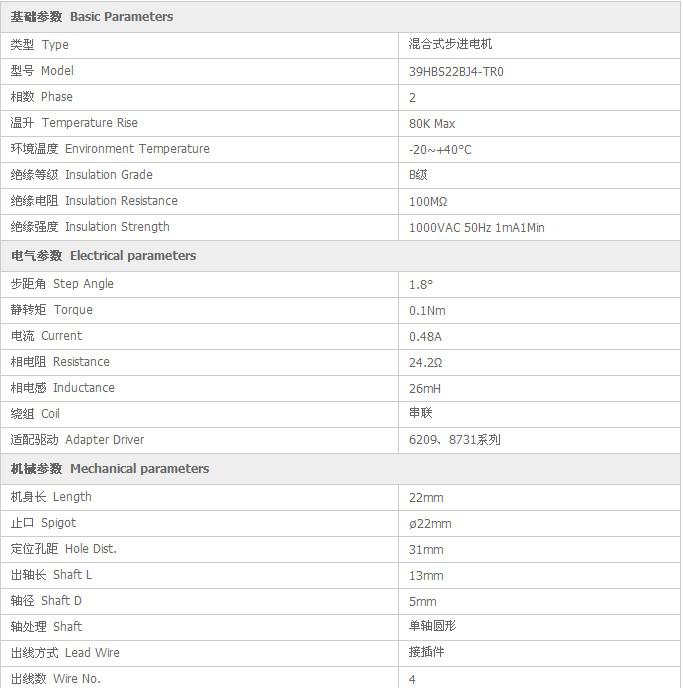

1. 使用范圍:該規格書適用于39BYG250混合式步進電動機.2. 類型和規格:2.1 驅動方式:恒流斬波驅動:2.2 勵磁方式:1-2相勵磁(二相八拍運行).可正反向旋轉2.3 轉向:按A -B -C -D -A順序通電,從軸伸端看C.W2.4 額定電壓: DC 12V2.5 步距角:1.8°2.6 絕緣等級: B級;3.參數3.1工作條件:環境溫度: -24～50℃;相對濕度: 90％MAX;安裝位置: 軸水平或垂直安裝;3.2 試驗條件(以上參數在正常試驗大氣條件測定)；3.3 定位轉矩: 11.8mN.m REF.；3.4 保持轉矩(兩相同時通電): ≥120mN.m(I=0.46A)；3.5 最大空載起動頻率: ≥1500pps;3.6 最大空載運行頻率: ≥2000pps;3.7 溫升(兩相同時通以額定電壓12V):﹤80 K;3.8 步距角精度: 1.8°±0.09°;3.9 轉動慣量: 20g.cm2;3.10 重量: 0.14Kg REF;3.11 軸向間隙:≤0.08mm;3.12 徑向間隙≤0.02mm;3.13 軸伸徑向圖跳動:≤0.025mm;3.14 安裝配合面垂直度:≤0.03mm;3.15 安裝配合面同心度:≤0.05mm;3.16 絕緣電阻 電機定子鐵芯與接線端子間冷態絕緣電阻應大于100MΩ( 用DC500V 兆歐表測量).3.17 介電強度 電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿, 泄漏電流小于1mA | 型號 | 步距角 | 靜轉矩 Nm | 電壓VDC | 電流 A | 軸長 mm | 軸徑 mm | 重量 kg |
| 39HBS22BJ4-TR0 | 1.8 | 0.1 | 12 | 0.48 | 13 | 5 | 0.13 |
| 39HBS22BJ4-DR0 | 1.8 | ||||||
| 39HBS26BJ4-TR0 | 1.8 | 0.13 | 12 | 0.45 | 15 | 5 | 0.16 |
| 39HBS30BL4-TF0 | 1.8 | 0.22 | 12 | 0.45 | 25 | 5 | 0.2 |
| 39HBS35BL4-TF0 | 1.8 | 0.2 | 12 | 0.6 | 25 | 5 | 0.2 |
| 39HBS45BL4-TF0 | 1.8 | 0.31 | 12 | 0.6 | 25 | 5 | 0.26 |
電機尺寸圖
接線實例
第一根=A+ 第三根=A-
第二根=B+ 第四根=B-

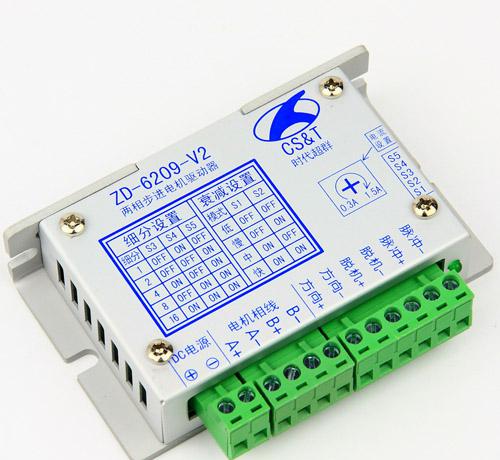

配套驅動器
北京時代超群電器科技有限公司
聯系人：李文杰
電話：18801063276
QQ：928221169
旺旺號;時代超群66
網址;//shop71634596./
