| 產品屬性 | 57步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-24 |
| 轉矩(N.M) | 0.9 |
| 品牌 | 時代超群 |

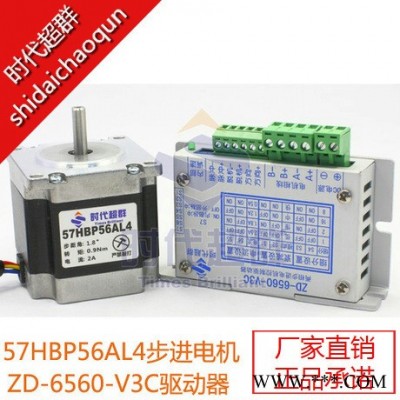

| 型號 | 57HBP56AL4-TF0 |
| 產品型號 | 電壓V | 電流A | 細分 | 軸徑 | 外形尺寸 | 備注 |
| 57byg250-56步進電機 | 24V | 0.4 | 6.35 | 銑扁 | ||
| ZD-6560-V3C控制驅動器 | 24-34V | 0.5-2.5 | 16 | 96*56*21 | 驅動57以下 |
57系列步進電機參數：
| 型號 Model | 老型號 old Model | 相數 Phase | 步距角 Step Angle | 靜轉矩 Torque (Nm) | 電流 Current (A) | 相電阻 Resistance (Ω) | 相電感 Inductance (mH) |
| 57HBS50BJ4-TR0 | 57BYG250-50 | 2 | 1.8° | 0.7 | 0.6 | 12.3 | 40.0 |
| 57HBP56AL4-TF0 | 57BYG250-56 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-TF1 | 57BYG250-56-8 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-DF0 | 57BYG250-56雙 | 2 | 1.8° | 0.9 | 2.0 | 0.8 | 4.5 |
| 57HBP76AL4-TF0 | 57BYG250-76 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-TF1 | 57BYG250-76-8 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-DF0 | 57BYG250-76雙 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP80AL4-TK0 | 57BYG250-80 | 2 | 1.8° | 2.0 | 3.0 | 0.6 | 10.5 |
| 57HBP102AL4-TF0 | 57BYG250-102 | 2 | 1.8° | 2.2 | 3.0 | 0.8 | 3.1 |
| 57HBP112AL4-TF0 | 57BYG250-112 | 2 | 1.8° | 2.4 | 3.0 | 0.9 | 3.8 |

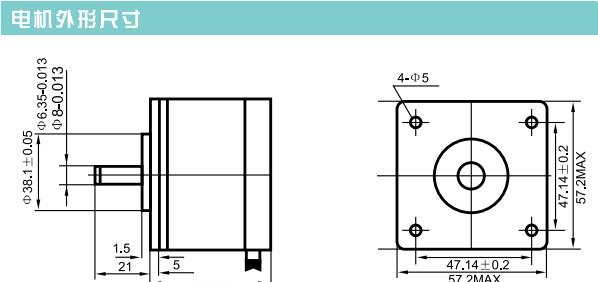

電機機械尺寸：
電機軸分6.35及8兩種規格 默認6.35

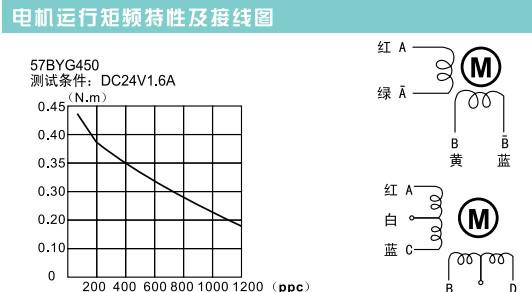

電機出線定義及曲線圖：
配套驅動器 |

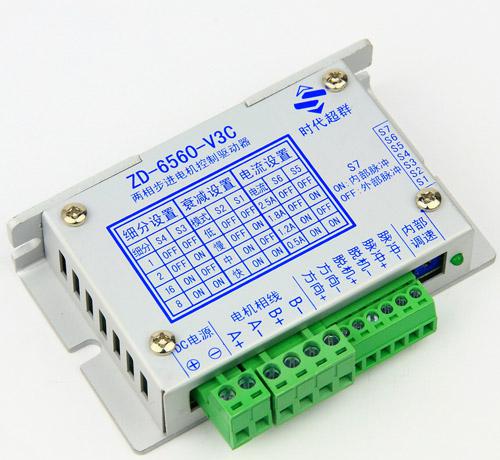

ZD-6560-V3C步進驅動器 |
