| 產品屬性 | 混合式步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-24 |
| 轉矩(N.M) | 0.21 |
| 品牌 | 時代超群 |
| 型號 | 42HBS33BJ4-TR0 |

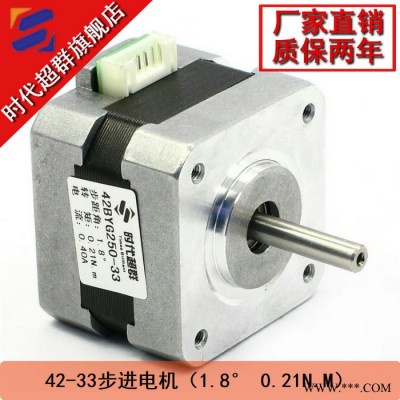

42步進電機
廠家直銷
質保兩年
主要特點： 高轉速 低慣量 低噪音
1.使用范圍:該規格書適用于42BYG250混合式步進電動機.2.類型和規格:2.１驅動方式:恒流斬波驅動；2.２勵磁方式:1-2相勵磁(兩相四拍運行).可正反向旋轉；2.３轉向:按A-B-C-D-A順序通電,從軸伸端看C.W；2.４額定電流(單相):0.4A DC；2.５額定電壓:12V；2.６步距角:1.8°；2.７絕緣等級:B級絕緣；3.參數3.1工作條件:環境溫度:-24～60℃;相對濕度: 90％MAX;安裝位置:軸水平或垂直安裝；3.2試驗條件(以上參數在正常試驗大氣條件測定；3.3繞組直流電阻(20℃): 30Ω±10％；3.4繞組電感: 32mH±20％；3.5定位轉矩: 11.8mN.m REF.；3.6保持轉矩(兩相同時通電): ≥210mN.m(I=0.4A)；3.7最大空載起動頻率: ≥2000pps；3.8最大空載運行頻率: ≥3000pps；3.9溫升(兩相同時通以額定電壓12V):﹤80 K；3.10步距角精度: 1.8°±0.09°；3.11轉動慣量: 38g.cm2；3.12重量: 0.20Kg REF；3.13軸向間隙:≤0.08mm；3.14徑向間隙≤0.02mm；3.15軸伸徑向圖跳動:≤0.025mm；3.16安裝配合面垂直度:≤0.03mm；3.17安裝配合面同心度:≤0.05mm；3.18絕緣電阻 電機定子鐵芯與接線端子間冷態絕緣電阻應大于100MΩ(用DC500V兆歐表測量).；3.19介電強度 電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿,泄漏電流小于1mA .
| 型號 | 步距角 | 靜轉矩 Nm | 電壓VDC | 電流 A | 軸長 mm | 軸徑 mm | 重量 kg |
| 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 |
（項目） | （規格） |
步進角精度 | 加減5％（整步，無負載） |
電阻精度 | 加減10％ |
電感精度 | 加減20％ |
電壓 | 80℃Max |
溫升 | 12V |
環境溫度 | -10℃- +55℃ |
絕緣等級 | B級 |
轉軸徑向跳動 | 0.06mmMax (負載450g) |
轉軸軸向跳動 | 0.08mmMAX(負載450g) |
尺寸圖
黃=A+ 紅=A-
綠=B+ 黑=B-

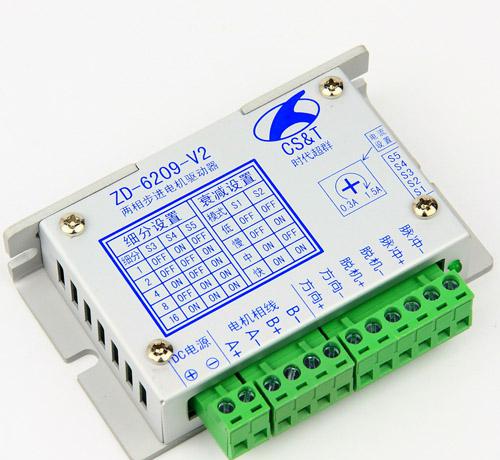

配套驅動器
