| 產品類型 | 步進驅動器 |
|---|---|
| 驅動電機類型 | 57以下電機 |
| 電流 | 1.5 |
| 電壓 | 12-24 |
| 品牌 | 時代超群 |
| 型號 | ZD-6209-D |
在使用本品前，請仔細閱讀本使用說明書
l 請妥善保管本說明書，以備日后參考l 本冊外觀圖片僅供參考，請以實物為準安全注意事項
l 本驅動器為直流電源供電，請確認電源正負極正確后上電l 請勿帶電插拔連接線纜l 驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防濕l 驅動器為功率設備，盡量保持工作環境的散熱通風 產品特點l 高集成度高可靠性l 同時驅動兩個步進電機，可完全分開控制l 接口采用超高速光耦隔離l 高抗干擾能力，在高頻干擾環境中仍能準確運行l(wèi) 最高驅動電流1.8A(峰值) 主要功能l 整步、半步、四細分、八細分、十六細分可調l 輸出電流線性可調l 過熱自動保護l 自動半流鎖定l 衰減4檔可調l 支持脫機、使能、鎖定等功能工作條件
| 項目 | 最小 | 額定 | 最大 | 單位 | |
| 環境溫度 | -30 | 80 | ℃ | ||
| 輸入電壓(DC) | 10 | 24 | 32 | V | |
| 輸入頻率 | 0 | 16000 | Hz | ||
| 輸出電流 | 0.3 | 1.5 | A | ||
| 接口電壓 | H | 4.5 | 5 | 5.5 | V |
| L | 0 | 0 | 0.5 | V | |

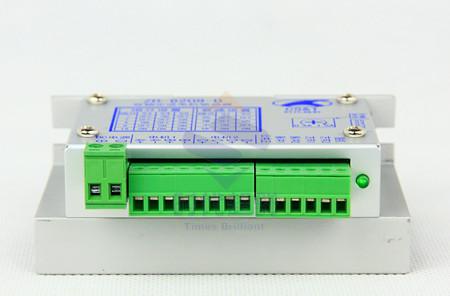

接線方法共陽極接法（公共正方式） R為限壓串聯電阻，當信號電源為5V時，無需串聯電阻，直連既可；當信號電源為12V時，需串聯1K電阻；當信號電源為24V時，需串聯2.7K電阻；否則，可能導致控制器或驅動器損壞。 控制方式
| 脈沖 | 有脈沖時工作，高電平有效；無脈沖時鎖定電機并自動半流 |
| 方向 | 高電平輸入或懸空時正轉；低電平輸入時反轉 |
| 脫機 | 高電平輸入或懸空時正常工作；低電平時脫機 |
適用電機類型

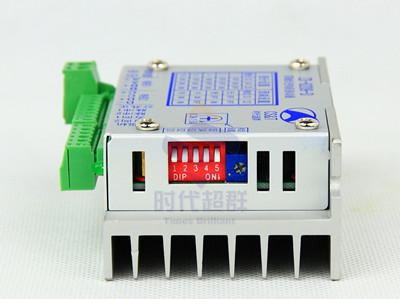

細分設置
| 細分 | SW3 | SW4 | SW5 |
| 1 | OFF | ON | OFF |
| 2 | OFF | OFF | ON |
| 4 | ON | OFF | ON |
| 8 | OFF | ON | ON |
| 16 | ON | ON | ON |
電流設置此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0.3A-1.5A線性調節。衰減設置
| 模式 | SW2 | SW1 |
| 低 | OFF | OFF |
| 慢 | OFF | ON |
| 中 | ON | OFF |
| 快 | ON | ON |
注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。請根據實際情況自行設置到最佳狀態。
