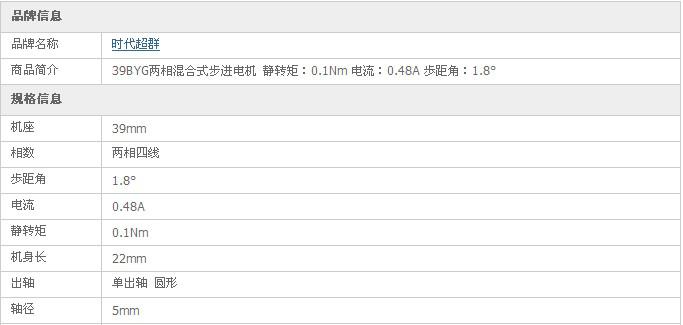

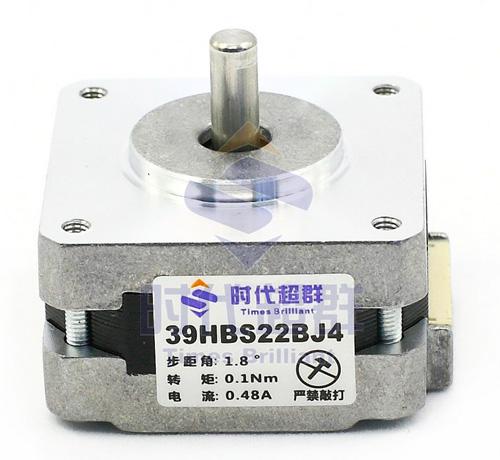

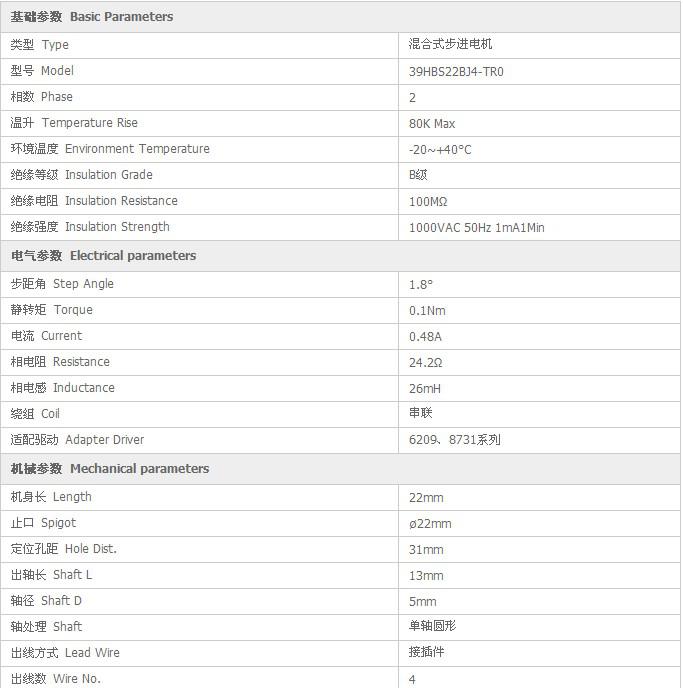

| 產品屬性 | 混合式步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-24 |
| 轉矩(N.M) | 0.1 |
| 品牌 | 時代超群 |

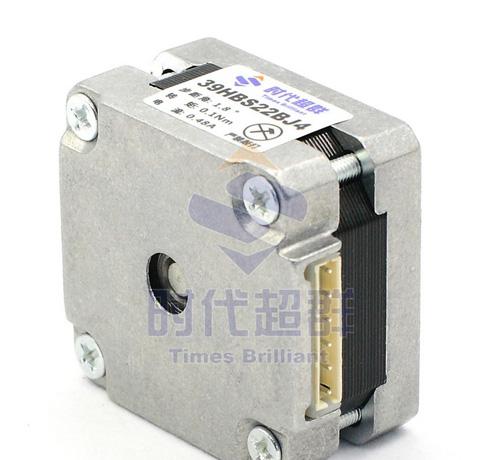

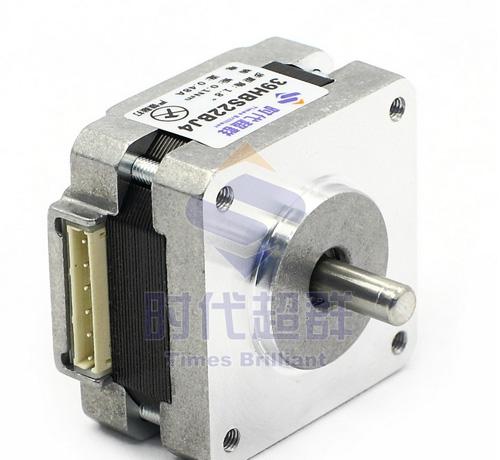

| 型號 | 39HBS22BJ4-TR0 |
已經是優惠價格了，5套以下勿殺價量多優惠。
現貨拍下即發貨，缺貨會通知

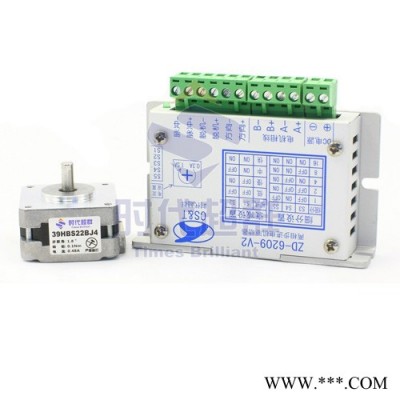

套裝分解（整套購買優惠） | |||||||
類型 | 型號 | 步距角 （°） | 電壓 （V） | 電流 （A） | 靜轉矩 （Nm） | 重量 （Kg） | 單買價格 |
步進電機 | 39BYG250-22 | 1.8 | 12 | 0.48 | 0.10 | 0.13 | 36 |

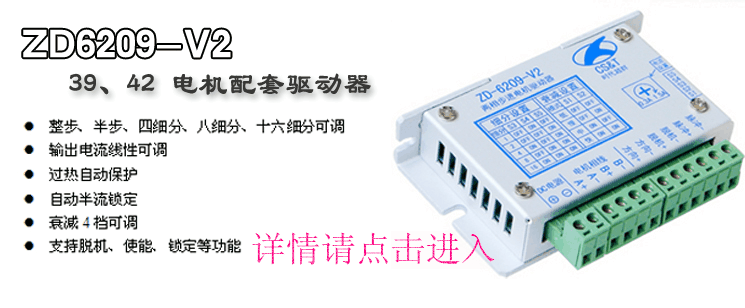

步進驅動器 | ZD-6209-V2 |
| 8V-32V | 1.5 | 16細分 | 0.5 | |
. 使用范圍:

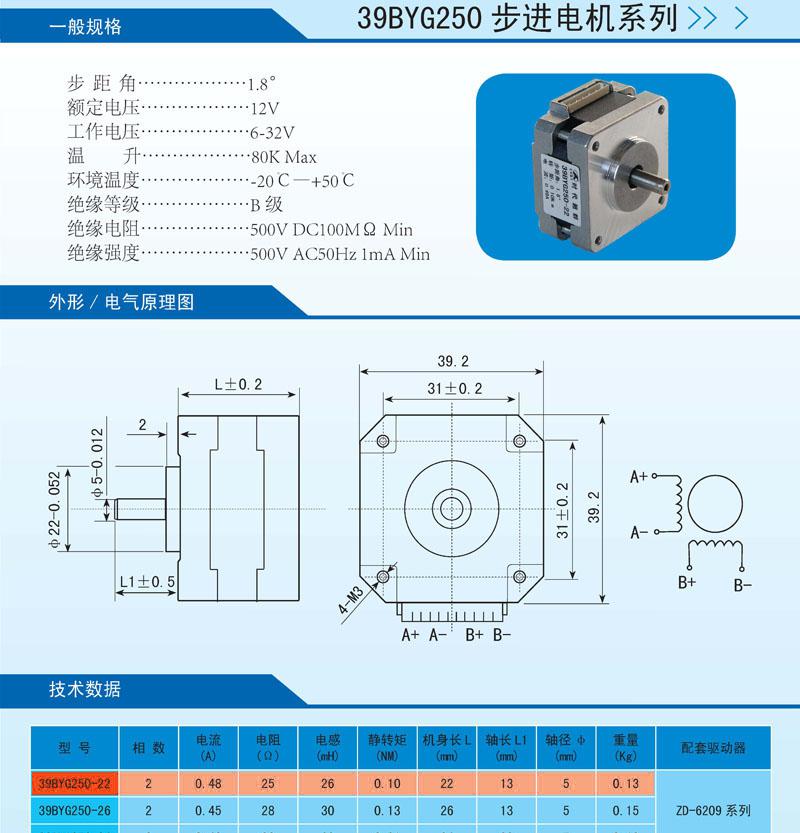

該規格書適用于39BYG250混合式步進電動機.2. 類型和規格:2.1 驅動方式:恒流斬波驅動:2.2 勵磁方式:1-2相勵磁(二相八拍運行).可正反向旋轉2.3 轉向:按A -B -C -D -A順序通電,從軸伸端看C.W2.4 額定電壓: DC 12V2.5 步距角:1.8°2.6 絕緣等級: B級;3.參數3.1工作條件:環境溫度: -24～50℃;相對濕度: 90％MAX;安裝位置: 軸水平或垂直安裝;3.2 試驗條件(以上參數在正常試驗大氣條件測定)；3.3 定位轉矩: 11.8mN.m REF.；3.4 保持轉矩(兩相同時通電): ≥120mN.m(I=0.46A)；3.5 最大空載起動頻率: ≥1500pps;3.6 最大空載運行頻率: ≥2000pps;3.7 溫升(兩相同時通以額定電壓12V):﹤80 K;3.8 步距角精度: 1.8°±0.09°;3.9 轉動慣量: 20g.cm2;3.10 重量: 0.14Kg REF;3.11 軸向間隙:≤0.08mm;3.12 徑向間隙≤0.02mm;3.13 軸伸徑向圖跳動:≤0.025mm;3.14 安裝配合面垂直度:≤0.03mm;3.15 安裝配合面同心度:≤0.05mm;3.16 絕緣電阻 電機定子鐵芯與接線端子間冷態絕緣電阻應大于100MΩ( 用DC500V 兆歐表測量).3.17 介電強度 電機定子鐵芯與接線端子間應能承受AC600V/lS不擊穿, 泄漏電流小于1mA

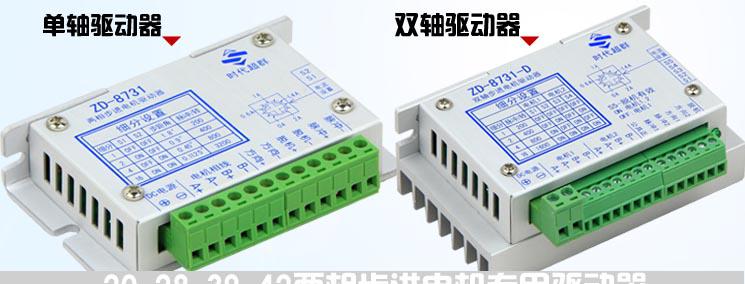

有很多朋友問關于步進電機能達到多少轉速，為了滿足大家的需要，我們做了一個測試實驗。，實驗是采用的ZD-8731驅動器，ZD-6209-V2 和ZD-8731 的效果是差不多的。僅供參考，以實際為準配套名稱 | 設置參數，電流，細分 | 以20K為脈沖信號黑色為實際轉速，紅色是理論值 |
39byg250-22+ZD-8731 用MC-1+開關電源25W12V | 0.4A、1細分時的空載最高轉速 | 360rpm（6000rpm） |
0.4A、2細分時的空載最高轉速 | 640rpm（3000rpm） | |
0.4A、4細分時的空載最高轉速 | 400rpm（1500rpm） | |
0.4A、16細分時的空載最高轉速 | 440rpm（375rpm） | |
39byg250-22+ZD-8731 用MC-1+開關電源35W24V | 0.4A、1細分時的空載最高轉速 | 500rpm（6000rpm） |
0.4A、2細分時的空載最高轉速 | 1100rpm（3000rpm） | |
0.4A、4細分時的空載最高轉速 | 650rpm（1500rpm） | |
0.4A、16細分時的空載最高轉速 | 460rpm（375rpm） | |
39byg250-22+ZD-6209-V2C 用開關電源25W12V | 0.4A、1細分時的空載最高轉速 | 350rpm（6000rpm） |
0.4A、2細分時的空載最高轉速 | 600rpm（3000rpm） | |
0.4A、4細分時的空載最高轉速 | 630rpm（1500rpm） | |
0.4A、8細分時的空載最高轉速 | 410rpm（750rpm） | |
0.4A、16細分時的空載最高轉速 | 350RPM（375rpm） | |
39byg250-22+ZD-6209-V2C 用開關電源35W24V | ||
0.4A、1細分時的空載最高轉速 | 600rpm（6000rpm） | |
0.4A、2細分時的空載最高轉速 | 1100rpm（3000rpm） | |
0.4A、4細分時的空載最高轉速 | 850rpm（1500rpm） | |
0.4A、8細分時的空載最高轉速 | 740rpm（750rpm） | |
0.4A、16細分時的空載最高轉速 | 370rpm（375rpm） | |
根據上述所述，步進電機在20K脈沖的情況下，步進電機的最高轉速為1100RPM。步進電機是應用于低速運行，效果佳，扭矩大。高速時，扭矩減弱。電壓越高，同等脈沖，同等細分，同等電流的情況下，電壓高，轉速快。
| ||
