| 產品屬性 | 130步進電機套裝 |
|---|---|
| 相數 | 3 |
| 電壓(V) | 110-220 |
| 轉矩(N.M) | 30 |
| 品牌 | 時代超群 |
| 型號 | 130HCY230AH3-TK0 |
一般規格:
步距角：0.6°/1.2°
工作電壓：80-350V
溫升：85K Max
環境溫度：-40℃--+55℃
絕緣等級：B級
絕緣電阻：500VDC100MΩ Min
絕緣強度：1000VAC50Hz1mA Min
| 型號 Model | 老型號 old Model | 相數 Phase | 步距角 Step Angle | 靜轉矩 Torque (Nm) | 電流 Current (A) | 相電阻 Resistance (Ω) | 相電感 Inductance (mH) |
| 130HCY230AH-TK0 | 130BYG350-230 | 3 | 1.2 | 30 | 5 | 0.8 | 29 |
| 130HCY250AH-TK0 | 130BYG350-250 | 3 | 1.2 | 36 | 5 | 0.8 | 25 |
| 130HCY290AH-TK0 | 130BYG350-290 | 3 | 1.2 | 50 | 6 | 0.7 | 30 |

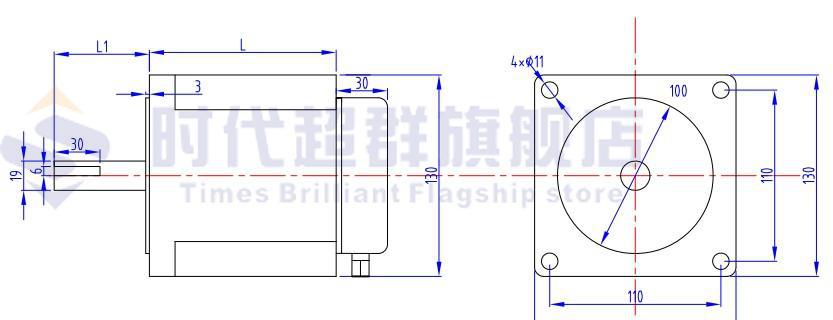

L=200mm L1=45mm
航空接插件定義：
配套驅動器（點擊圖片進入詳情頁）
1、概述ZD-3HE2207L是本公司基于十幾年馬達驅動器研發經驗開發成功的一款全數字式三相混合式步進電機驅動器，采用最新32位馬達專用DSP技術，用戶可以設置400-60000內的16檔細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小，能夠最大限度的發揮電機的性能。
2、技術特點
采用全新32位電機控制專用DSP芯片；采用先進的矢量控制算法；具有內部脈沖測試功能；靜態電流和動態電流可以任意設置（0---7.0A范圍內）；可驅動86-130系列高壓三相混合式步進電機；光耦隔離差分信號輸入；脈沖響應頻率最高可達500KHZ；細分16檔設定（400-60000）；具有過流、過壓和過熱等保護功能；支持指令控制模式；集成RS232或者RS485通信功能，并且完整支持MODBUS協議指令集；
