產品類型	步進驅動器
驅動電機類型	57步進電機
電流	3
電壓	12-32
品牌	時代超群
型號	ZD-6560-V2

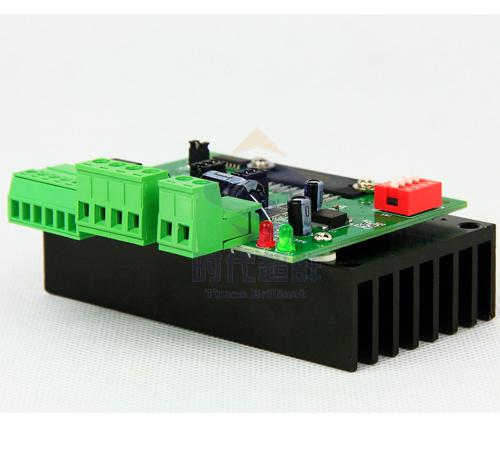

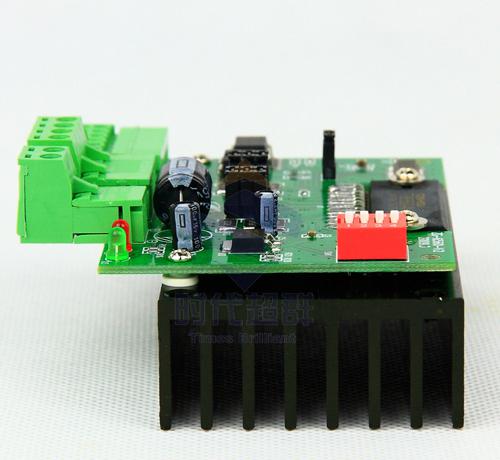

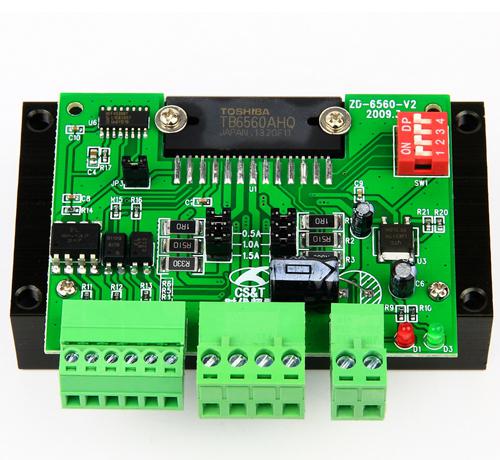

目前市場上很少有超過3A額定電流的兩相雙極型步進電機驅動器芯片，因?yàn)榇箅娏魉a(chǎn)生的熱量會給設備帶來嚴重問題。東芝最新的TB6560AHQ步進電機驅動器芯片，通過采用BiCD工藝將低電阻與高許可損耗封裝相結合，使其與其它同類產品相比能夠極大減少熱量的產生，還能支持使用時鐘輸入控制的無微控制器應用環境下的微步驅動。  一顆tb6560ahq芯片配以簡單的外圍電路和散熱器，即可生產出產品級的低成本、大功率步進電機驅動器。 tb6560ahq-v2.0步進電機驅動器（足額輸出3A）： TB6560AHQ是東芝2009年主推的步進電機驅動芯片（TB6560AFG在國內應用較少），芯片集成度高、外圍電路簡單、可靠性高，適于驅動57電機和部分86步進電機，最大細分時的轉速范圍從0 rpm到300 rpm，可大大降低步進電機驅動器的成本。

產品特點

*高集成度高可靠性步進電機驅動器

*接口采用超高速光耦隔離

*高抗干擾能力

*最高驅動電流3.5A(峰值)

主要功能

*整步、二細分、八細分、十六細分可調

*電流0.5-3A逐級可調

*過熱自動保護

*自動半流可選

*電流衰減四檔可調

*電源和工作狀態 LED 指示

*支持脫機、使能、鎖定等功能

工作條件



項目		最小	額定	最大	單位
環境溫度		-30		80	℃
輸入電壓(DC)		8	24	32	V
輸入頻率		0		16000	Hz
輸出電流		0.5		3	A
接口電壓	H	4.5	5	5.5	V
	L	0	0	0.5	V
