東芝最新開發了時序控制方式型和各相位獨立控制方式(相位)型兩款馬達控制驅動器IC，采用兩種不同的封裝。
雙極驅動型步進馬達用于辦公自動化(OA)領域(例如打印機、普通紙復印機和傳真機)。我們針對辦公自動化應用領域開發了4款基于BiCD(雙極CMOS DMOS)工藝的產品。
TB62214FTG和TB62214FG屬于“時序控制方式”馬達控制驅動器 IC，TB62218FTG和TB62218FG屬于“各相位獨立控制方式”馬達控制驅動器 IC。

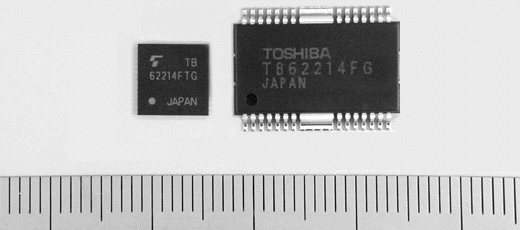

TB62214FTG和TB62218FTG采用小型無鉛封裝(QFN48(注 1))這是馬達控制驅動器IC領域最先進的封裝形式。封裝尺寸為7.0 mm x 7.0 mm毫米左右?？赏瑫r滿足“大電流驅動”和“小面積組裝”的需求。

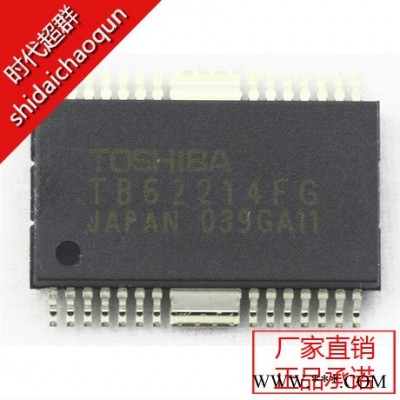

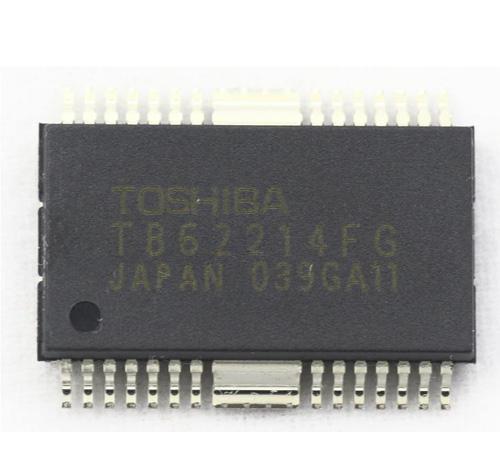

TB62214FG和TB62218FG采用HSOP28(注 2)封裝，可滿足流動焊接組裝的需求。
這些馬達控制驅動器 IC 均采用P溝道型 DMOS。這種DMOS配備高精度邏輯調壓器，無需使用IC邏輯電源，允許不設置電荷泵，因此有助于減少外部元件。同時，這些IC還采用了混合衰減(注 3)和2位微步驅動(注 4)技術，可平穩驅動步進馬達。
步進馬達用于辦公自動化產品(打印機、普通紙復印機或傳真機)的活動件。
在普通紙復印機的使用中，小尺寸的多層印刷電路板是首選。因此，必須采用小型封裝的大電流驅動IC。在打印機的使用中，必須采用單側層、低成本印刷電路板。為滿足這些應用，馬達控制驅動器IC還必須采用流動焊接。
新產品可滿足兩種組裝需求，一種是QFN48管腳封裝(管腳間距為0.50毫米)，另一種是HSOP28管腳封裝(管腳間距為0.80毫米)。QFN48管腳封裝屬于高密度組裝， HSOP28管腳封裝屬于流動焊接。另外，接口也有兩種，一種是時序控制方式型，另一種是各相位獨立控制方式型。因此，我們開發了兩種不同封裝形式、兩種不同接口類型的馬達控制驅動器，以滿足市場需求。除此之外，高壓BiCD工藝和低熱阻封裝使這些產品能夠在大電流(最大額定值為2.0 A)下運行。
您可以根據接口和封裝選擇適用的解決方案。
(注 1) QFN: 四側無引腳扁平封裝(注 2) HSOP: 帶散熱片的小外形封裝(注 3) 混合衰減模式：這種電流衰減控制方案能減小發聲馬達噪音，提高步進精度，并降低功率耗散。(注 4) 微步驅動：這種技術可實現高速、低噪音馬達驅動。(步進馬達的單步在電力作用下分布，并且會產生正弦電流。特征：

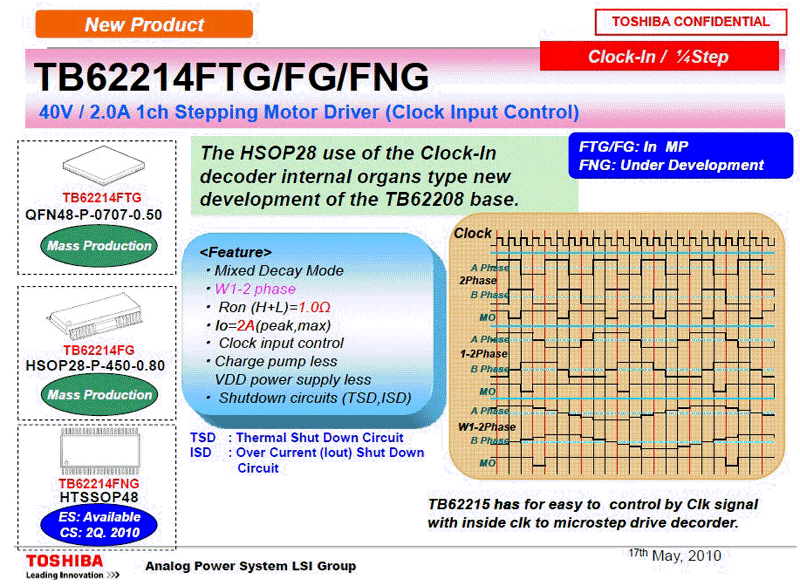

BiCD工藝可實現高電壓(40 V：最大額定值)、大電流驅動(2.0 A：最大額定值)和低功率損耗。Pch DMOS實現了邏輯調壓器集成和無電荷泵系統。支持2相、1-2相和W1-2相(2位微步)激勵模式。采用小型低熱阻QFN48管腳封裝(管腳間距：0.50毫米)，實現小面積組裝和有效散熱設計。集過電流檢測、熱關機和上電復位電路于一體。規格：
器件型號封裝接口最大電壓最大電流RONMP日程

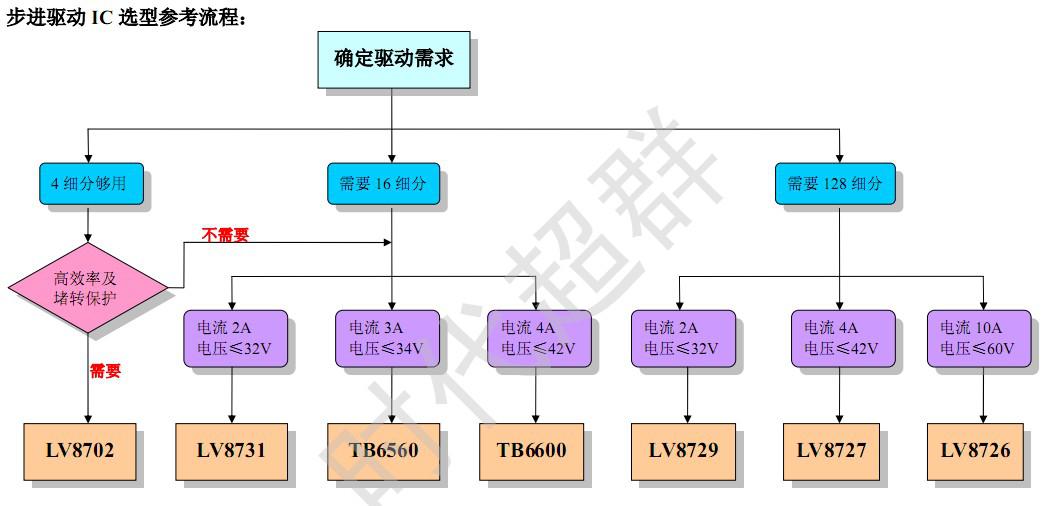

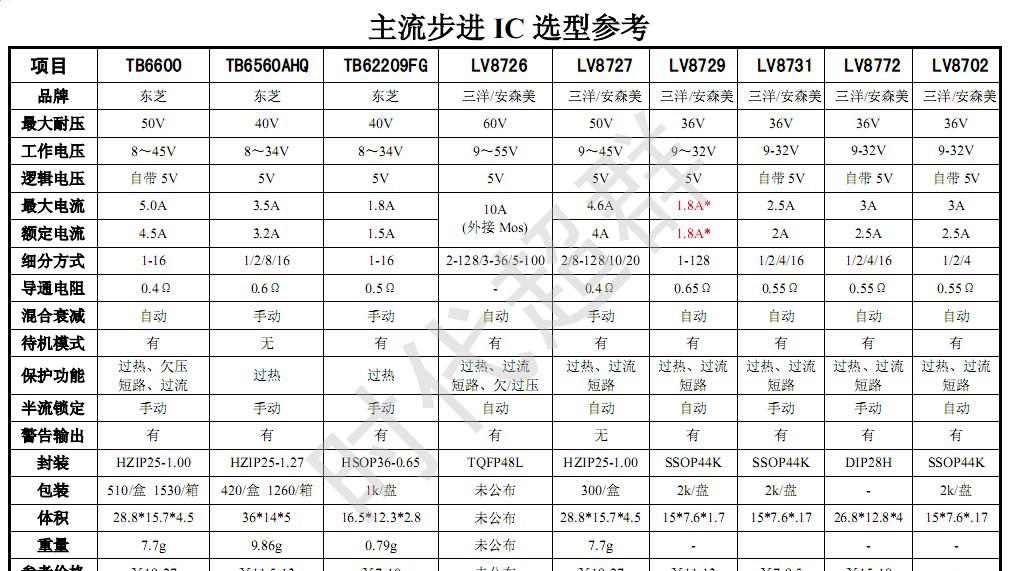

| TB62214FTG | TB62218FTG | TB62214FG | TB62218FG |
| QFN48管腳(引腳間距：0.50毫米) | HSOP28(引腳間距：0.80毫米) | ||
| CLK-In(內置解碼器) | Phase(相/3線) | CLK-In(內置解碼器) | Phase(相/3線) |
| 40V (VM/馬達驅動管腳，最大額定值) | |||
| 2.0 A/Phase (最大額定值) | |||
| 1.1 Ω (高側 + 低側, Ta = 25°C) | |||
| 2009年7月 | 2009年7月 | 2009年8月 | 2009年8月 |
| 北京時代超群步進電機選型表格 | ||
| 類型 | 步進電機型號 | 配套驅動器 |
兩 相 步 進 電 機 | 20BYG250-33（20mN.m,0.6A) | 單軸：ZD-6209-V2,ZD-8731雙軸:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 單軸：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C調速控制驅動器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 雙出軸電機 | 42BYG250-45（0.4nm，1A，雙出軸） | 單軸：ZD-6209-V2,ZD-8731-V1雙軸:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，雙出軸） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，雙出軸） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-113（8.5nm，4A，雙出軸） | 2HD8080 | |
| 三相步進電機 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 無刷直流電機 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
