| 產品類型 | 57步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-36 |
| 轉矩(N.M) | 1.5 |
| 品牌 | 時代超群 |

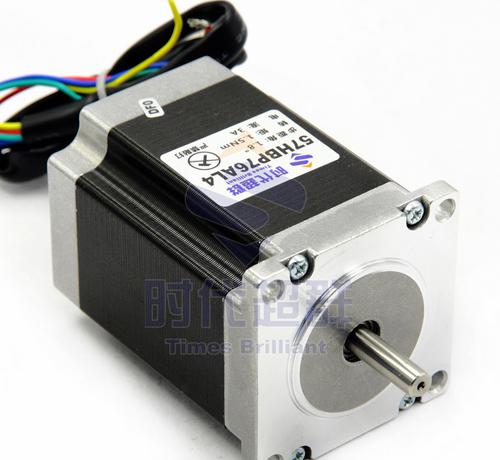

| 型號 | 57HBP76AL4-TF0 |

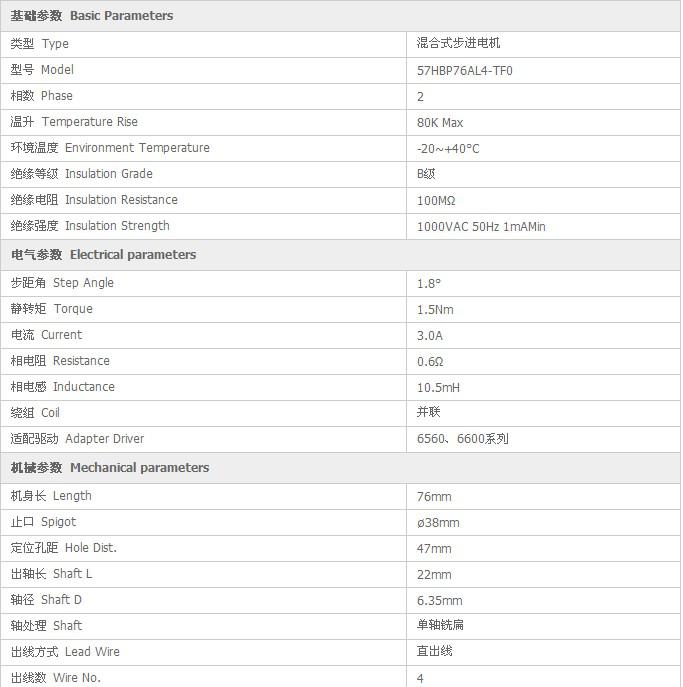

57系列步進電機參數：
| 型號 Model | 老型號 old Model | 相數 Phase | 步距角 Step Angle | 靜轉矩 Torque (Nm) | 電流 Current (A) | 相電阻 Resistance (Ω) | 相電感 Inductance (mH) |
| 57HBS50BJ4-TR0 | 57BYG250-50 | 2 | 1.8° | 0.7 | 0.6 | 12.3 | 40.0 |
| 57HBP56AL4-TF0 | 57BYG250-56 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-TF1 | 57BYG250-56-8 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-DF0 | 57BYG250-56雙 | 2 | 1.8° | 0.9 | 2.0 | 0.8 | 4.5 |
| 57HBP76AL4-TF0 | 57BYG250-76 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-TF1 | 57BYG250-76-8 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-DF0 | 57BYG250-76雙 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP80AL4-TK0 | 57BYG250-80 | 2 | 1.8° | 2.0 | 3.0 | 0.6 | 10.5 |
| 57HBP102AL4-TF0 | 57BYG250-102 | 2 | 1.8° | 2.2 | 3.0 | 0.8 | 3.1 |
| 57HBP112AL4-TF0 | 57BYG250-112 | 2 | 1.8° | 2.4 | 3.0 | 0.9 | 3.8 |

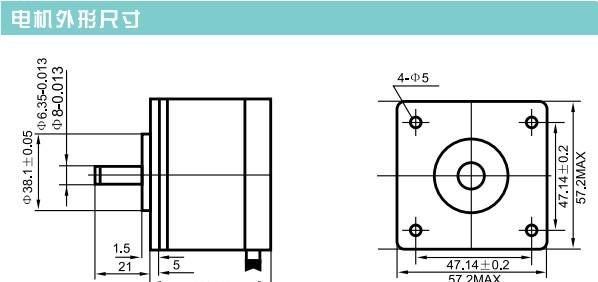

電機機械尺寸：

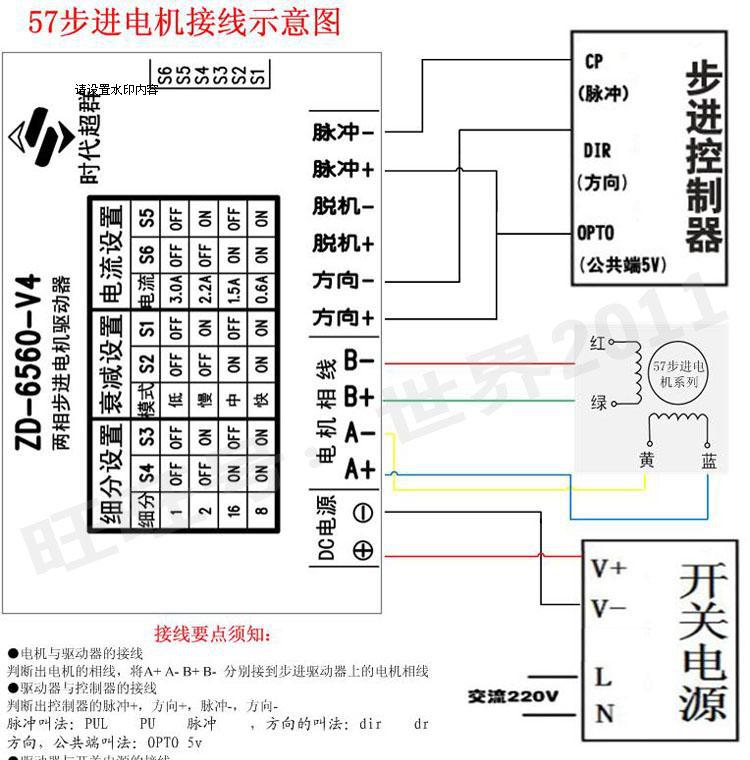

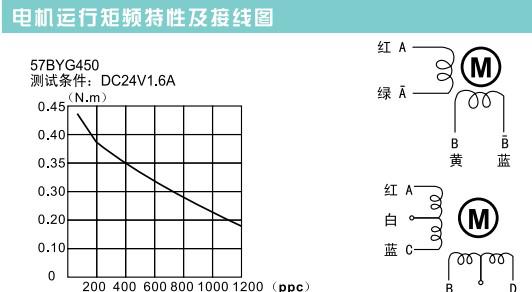

電機出線定義及曲線圖：
| 類型 | 電壓V | 電流A | 靜轉矩NM | 細分 | 價格 | |
| 步進電機 | 57BYG250-76 | 24 | 3 | 1.5 | ||
| 步進驅動器 | ZD-6560-V4 | 9-32 | 3 | 4等細分可調 | ||
| 開關電源 | S-100-24 | 21 | 4.16 | |||
梅花加緊型聯軸器 | ||||||
點擊圖片進入詳情：

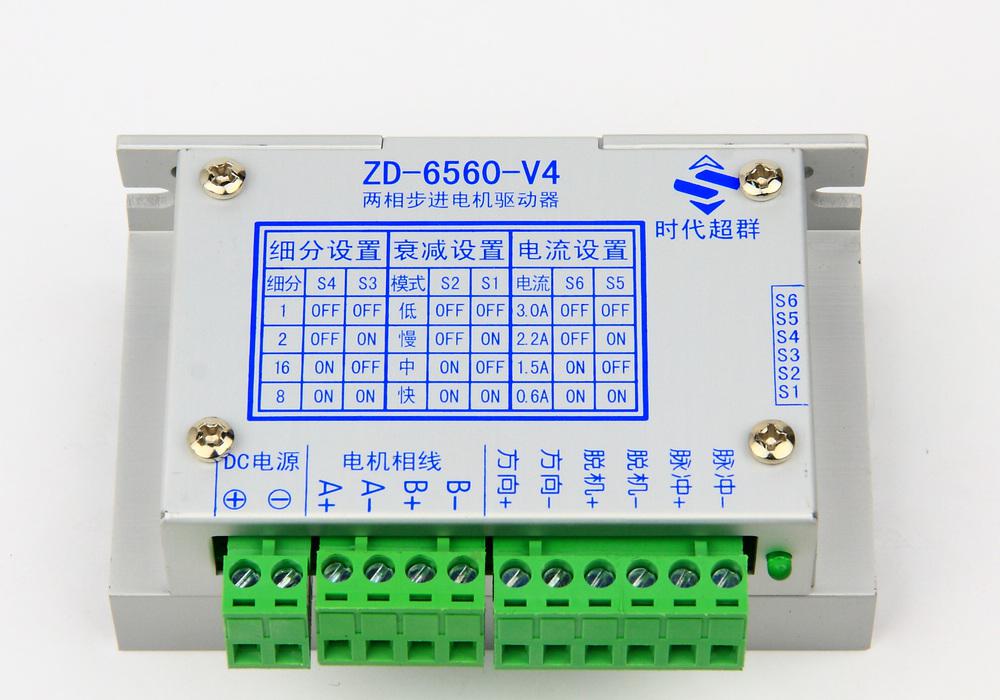

ZD-6560-V4步進驅動器 |
電源詳情：
①.100W開關電源特性參數
| ||||||
型號 | MS-100-5 | MS-100-12 | MS-100-24 | |||
| 輸出 | 直流輸出電壓 | 5V | 12V | 24V | ||
輸出電壓容差 | ±1% | ±1% | ±1% | |||
額定輸出電流 | 20A | 8.3A | 4.2A | |||
輸出電流范圍 | 0-20A | 0-8.3A | 0-4.2A | |||
輸出功率 | 100W | 100W | 101W | |||
紋波及噪音 | 80mVp-p | 120mVp-p | 150mVp-p | |||
直流電壓可調范圍 | -9%～+10% | ±10% | ±10% | |||
啟動、上升、保持時間 | 500ms,20ms,24ms/230VAC.800ms,30ms,20ms/115VAC | |||||
| 輸入 | 輸入電壓范圍 | 90～132VAC/180～264VAC 47～63Hz(由開關選擇)，254～373VDC | ||||
交流輸入電流 | 2.4A/115VAC 1.2A/230VAC | |||||
效率 | 79% | 82% | 85% | |||
沖擊電流 | 冷啟動電流30A/230VAC | |||||
漏電流 | ＜3.5mA/240VAC | |||||
| 保護特性 | 過載保護 | 保護方式：打嗝模式，負載異常條件移除后可自動恢復 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+60℃;20%～90%RH(請參考負載減額曲線) | ||||
保存溫度、濕度 | -20℃～+85℃;10%～95%RH無冷凝 | |||||
抗震性 | 10～500Hz，2G 10min./1周期，時長60分鐘，各軸 | |||||
| 安全 | 耐壓性 | 輸入輸出間：1.5KVAC 輸入與地：1.5KVAC 輸出與地：0.5KVAC | ||||
絕緣電阻 | 輸入輸出間：輸入與地,輸出與地：100M Ohms/500VDC | |||||
| 符合標準 | 安全標準 | 符合UL1012 | ||||
EMC標準 | 符合EN55022，CLASSA | |||||
| 其它 | 重量 | 0.5kg159*97*38（L*W*H） | ||||
包裝 | 0.5kg/30pcs/15kg/0.9CUFT | |||||
| 備注 | 1 . 所有參數在未特別指明時，都是在2 3 0 V A C電壓輸入，額定負載和2 5℃條件下測量所得值。 | |||||
