品牌	時代超群

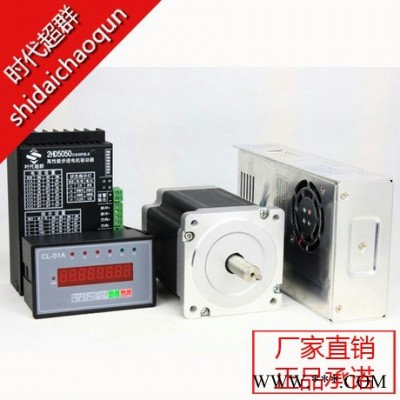

控制器簡介：

系統特點
? 控制軸數 ：單軸；
? 指令特點 ：任意可編程（可實現各種復雜運行：定位控制和非定位控制）；
? 最高輸出頻率 ：42.5 KHz（特別適合控制細分驅動器）；
? 頻率分辨率 ：1Hz；
? 編程條數 ：最大 99 條；
? 輸入點 ：4 個(光電隔離，任意設定啟動、暫停、零點；不需外部起停等信號，也可做普通輸入)；
? 輸出點 ：2 個(光電隔離）；
? 一次位移范圍 ：-9999999 ~ +99999999；
? 工作狀態 ：自動運行狀態、手動運行狀態、程序編輯狀態、參數設定狀態；
? 升降速曲線 ：本控制器最大特點，多條曲線可任意設定（可分別設定升速和降速，滿足不同要求，
如：快升慢降、慢生快降）；
? 顯示功能 ：8 位數碼管可顯示坐標、延時、程序等，指示燈可顯示 IO 狀態、手動/自動狀態；
? 自動運行功能 ：可編程，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止等操作；
? 手動運行功能 ：可調整位置（手動的點動速度和點動步數可設定）；
? 參數設定功能 ：可設定起跳頻率、升降速曲線、反向間隙、手動長度、手動速度和回零速度；
? 程序編輯功能 ：可任意插入、刪除和修改程序；
? 回零點功能 ：可雙向自動回到零點（有些控制寫可以回零，其實是程序零點，本控制機械零點，程
序零點，均可返回）；
? 編程指令 ：共 15 條指令；
? 外操作功能 ：通過參數設定，可設定任意輸入口為啟動、暫?；蛘吡泓c(diǎn)（機械零點）；
?電源 ：DC:12V-24V
注：次控制器雖然沒有市面上已有控制器的A,B 操作功能，但本控制器的AU_LP 指令對未知距離控制
提供了更好的方法，如果需要電機做未知距離的往復運動，僅需要兩條指令即可完成。且不需要參數中去
設定什么。

拓展定做：可定制雙軸控制器，同時帶2個電機，或多個電機，可以為您量身定做。（但只能實現聯動）詳情請聯系店主！

產品用途：送料機，打標機等。

可實現精確控制運轉速度，時間，方向等功能。

驅動器介紹：

2HD8080

一 性能簡介高性能伺服式數字步進電機驅動器2HD8080采用德州儀器32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相PWM無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200K的基頻，徹底消除次諧波，并加入電子阻尼技術以及實時矢量合成后的PWM輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。2HD8080步進電機驅動器有以下幾個顯著特點1：實時矢量合成的8路獨立的同相PWM無差拍輸出，使得電機運行更平穩，噪聲更小。2：電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。3：可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。4：獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。5：支持交直流電源輸入DC 20-80V最大峰值電流可達6 A。6：全方位的保護功能，使電機運行更安全可靠。7：超高性能，超低價格，性價比卓越。二 型號說明2       兩相步進電機HD  高性能數字驅動器80 供電電壓24V-80V80 最高相電流8.0A三  特殊功能列表



功能	描述
相位記憶相位清零	在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作
報警輸出	電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出
缺相保護	當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行
內部脈沖	通過撥碼開關可選擇內部10K（可設置）脈沖輸入

四控制信號以功率信號接口說明功率信號接口



GND	直流電源地
VCC	直流電源正極
A+ A-	電機A相
B+ B-	電機B相

五 撥碼開關設置



電流選擇	SW6	SW7	SW8
1．8A	ON	ON	ON
2．4A	ON	ON	OFF
3．0A	ON	OFF	ON
3．6A	ON	OFF	OFF
4．2A	OFF	ON	ON
4．8A	OFF	ON	OFF
5．4A	OFF	OFF	ON
6．0A	OFF	OFF	OFF



細分選擇	SW2	SW3	SW4	SW5
2	ON	ON	ON	ON
4	ON	ON	ON	OFF
8	ON	ON	OFF	ON
16	ON	ON	OFF	OFF
32	ON	OFF	ON	ON
64	ON	OFF	ON	OFF
128	ON	OFF	OFF	ON
256	ON	OFF	OFF	OFF
5	OFF	ON	ON	ON
10	OFF	ON	ON	OFF
20	OFF	ON	OFF	ON
25	OFF	ON	OFF	OFF
50	OFF	OFF	ON	ON
100	OFF	OFF	ON	OFF
200	OFF	OFF	OFF	ON
A-B	OFF	OFF	OFF	OFF

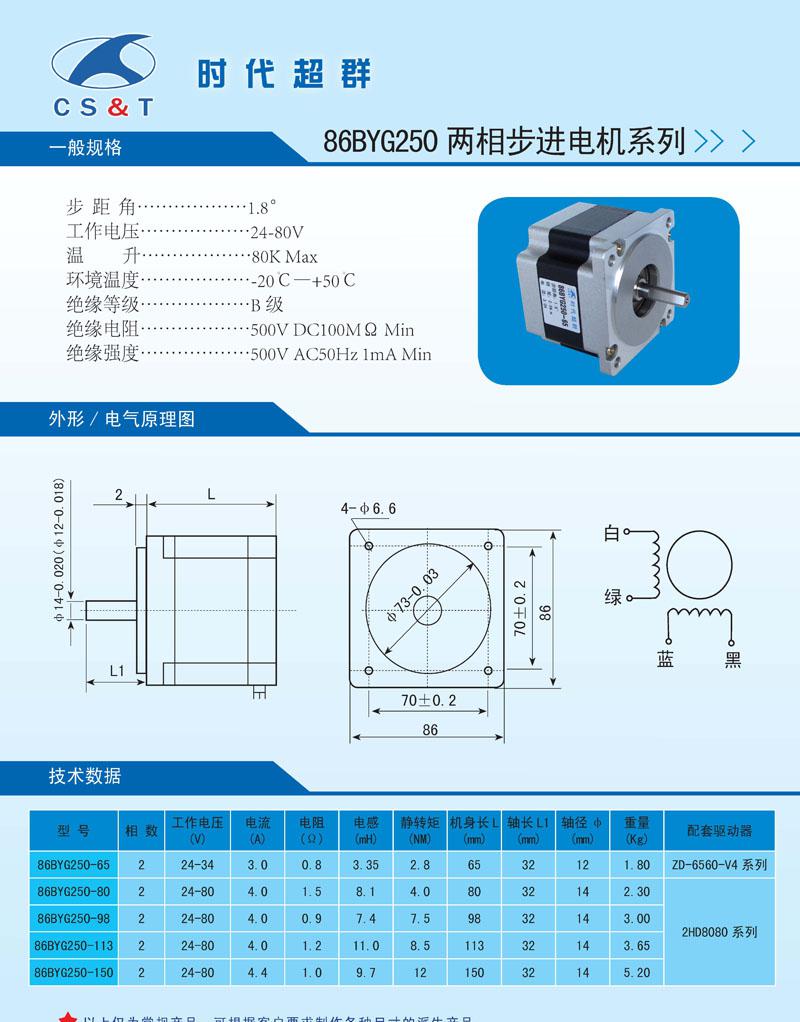

SW1=ON 內部10K脈沖輸入 SW1=OFF 外部脈沖輸入六　狀態指示燈狀態指示 LED1: 亮-工作正常               暗-工作異常         LED2: 亮-有脈沖輸入             暗-無脈沖輸入報警指示 LEDA: 綠-電機A相缺相            紅-電機B相缺相LEDB: 綠-過壓>80V  或 欠壓<20V  紅-驅動器過流兩相步進電機/馬達-86BYG250-98-時代超群(4A，7.5nm，4線)

北京時代超群步進電機選型表格
類型	步進電機型號	配套驅動器
兩 相 步 進 電 機	20BYG250-33（20mN.m,0.6A)	單軸：ZD-6209-V2,ZD-8731雙軸:ZD-6209-D,ZD-8731-D
	28BYG250-34（60mN.m,0.75A)
	39BYG250-22（0.1nm，0.48A）
	39BYG250-26（0.13nm，0.45A）
	42BYG250-33（0.21nm，0.4A）
	42BYG250-40（0.33nm，0.4A）
	42BYG250-48（0.5nm，0.4A）
	57BYG250-50（0.7nm，0.6A）	單軸：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3
	57BYG250-56（0.9nm，2A）	ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C調速控制驅動器
	57BYG250-76（1.5nm，3A）	ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C調速控制驅動器
	57BYG250-80（2nm， 3A）	ZD-6560-V4/ZD-6560-V4C調速控制驅動器
	57BYG250-112（2.4nm，3A）	ZD-6560-V4/ZD-6560-V4C調速控制驅動器
	86BYG250-65（2.8nm，3A）	ZD-6560-V4/2HD8080
	86BYG250-80（4nm，4A）	2HD8080
	86BYG250-98（7.5nm，4A）	2HD8080
	86BYG250-113（8.5nm，4A）	2HD8080
	86BYG250-150（12nm，4.4A）	2HD8080
	110BYG250-115（12.7nm，4A）	2HD8080/2HA1180
	110BYG250-150（20nm，4A）	2HA1180
雙出軸電機	42BYG250-45（0.4nm，1A，雙出軸）	單軸：ZD-6209-V2,ZD-8731-V1雙軸:ZD-6209-D,ZD-8731-D
	57BYG250-56（0.9nm，2A，雙出軸）	ZD-6560-V2/ZD-6560-V3
	57BYG250-76（1.5nm，3A，雙出軸）	ZD-6560-V4/ZD-6560-V4C調速控制驅動器
	86BYG250-113（8.5nm，4A，雙出軸）	2HD8080
三相步進電機	86BYG350-98（6nm，4A）	3HB606
	86BYG350-113（6nm，5.2A）	3HB606
	110BYG350-130(12nm，5.2A)	3HB2208
	110BYG350-160(16nm，5.2A)	3HB2208
	110BYG350-220(20nm，5.2A)	3HB2208
	110BYG350-250(25nm，5.2A)	3HB2208
	130byg350-180(27nm，5A)	3HB2208
	130byg350-230(37nm，5A)	3HB2208
	130byg350-280(50nm，5A)	3HB2208
無刷直流電機	57BL52-230(24V,60W,3000rpm,0.18nm)	ZD-6716-V2
	57BL70-225(24V,100W,2500rpm,0.4nm)	ZD-6716-V2
	57BL90-230(24V,180W,3000rpm,0.6nm)	ZD-6716-V2
	60BL100-230（24V,150W3000RPM,0.5NM）	ZD-6716-V2
	60BL120-430（48V,250W3000RPM,0.75NM）	ZD-6716-V3
	80BL145-440（48V,550W4000RPM,1.6NM）	ZD-6716-V3
