產品屬性 | 閉環伺服步進電機 |
相數 | 2 |
電流(A) | 6 |
轉矩(N.M) | 12 |
品牌 | 時代超群 |
型號 | 86EBP181ALC-TK0 |
|
 | 86全閉環高速步進伺服電機套裝 10n.m恒轉矩步進電機+驅動器 現貨 | 一口價¥770.00元 |
|  | 86伺服步進電機套裝 5n.m 閉環步進電機+驅動器 高速電機恒扭矩 | 一口價¥660.00元 |
|  | 86步進電機套裝 7.5N.M步進電機+2HD542步進驅動器-時代超群 現貨 | 一口價¥325.00元 |
|  | 86步進電機套裝 12n.m 86電機配套2HD8080步進驅動器-時代超群 | 一口價¥480.00元 |
|  | 環形變壓器/交流變壓器 電源 220VAC輸入 70VAC輸出 200W 現貨 | 一口價¥130.00元 |
|  | 單軸步進控制器CM35L-10單軸控制器-時代超群 步進電機控制器/現 | 一口價¥430.00元 |
|  | 單軸步進電機控制器DY-IS 220V輸入電壓-時代超群現貨JJ01現貨 | 一口價¥88.00元 |
|  | 57全閉環高速步進電機套裝 4n.m 配套閉環驅動器 143mm 時代超群 | 一口價¥600.00元 |
|
|

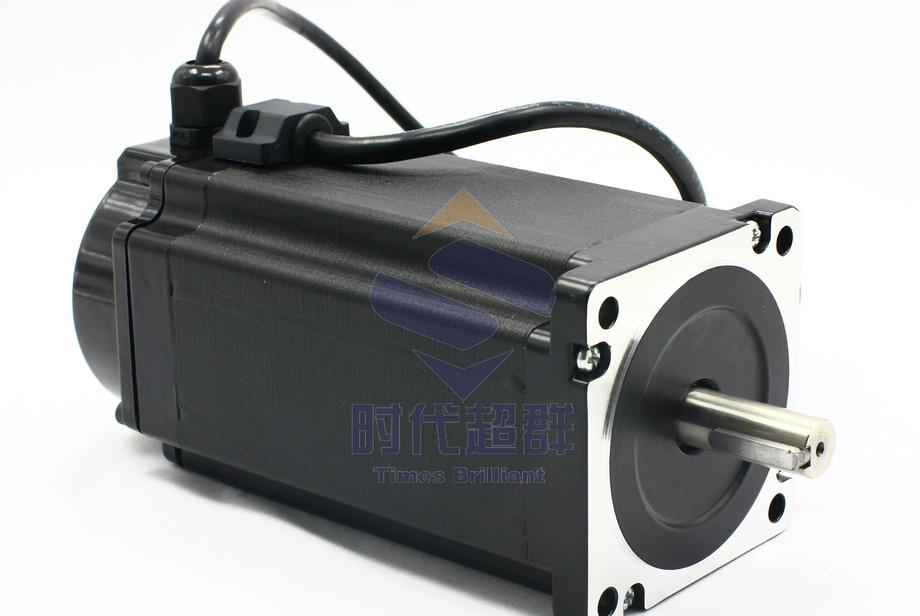

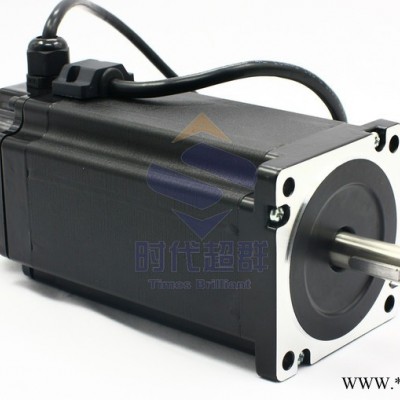

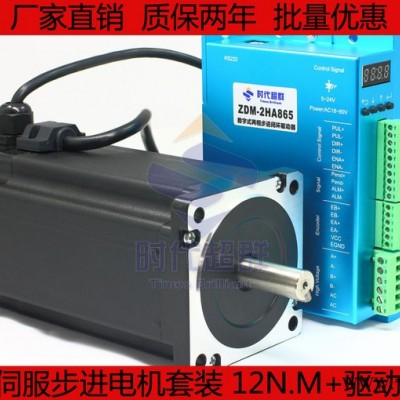

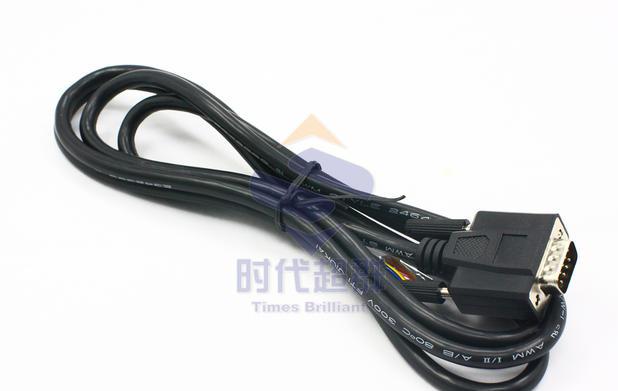

此款電機為86系列帶編碼器全閉環步進電機;帶有1000P的編碼器實現全面閉環 防止丟步。保持轉矩8.1N.M 電流 6A 最高轉速2000轉以上 額定轉速1200以內。充分的彌補了步進電機不能上高速的弊端。驅動器帶有數碼管顯示實時轉速,和報警顯示。更直觀方便!電機和編碼器配套的有兩根配送的線纜~長達1800mm插頭式連接更方便簡潔!

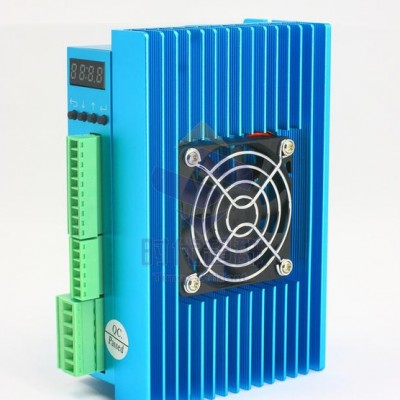

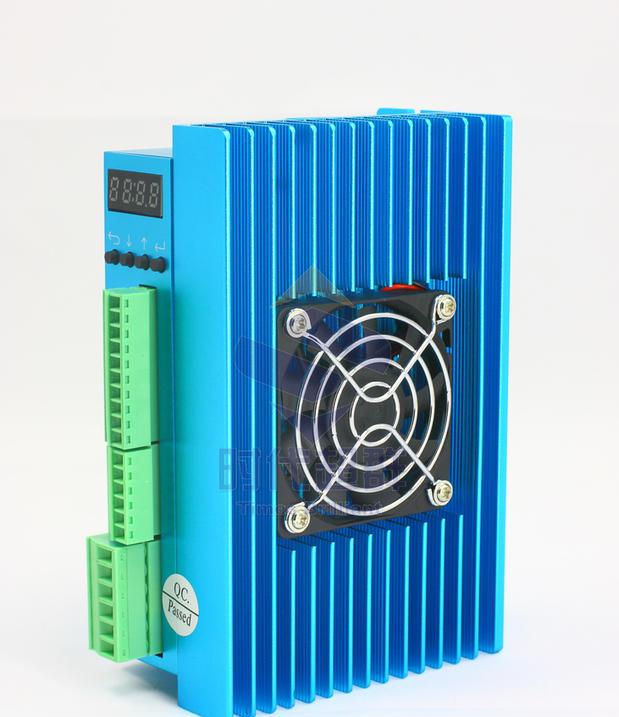

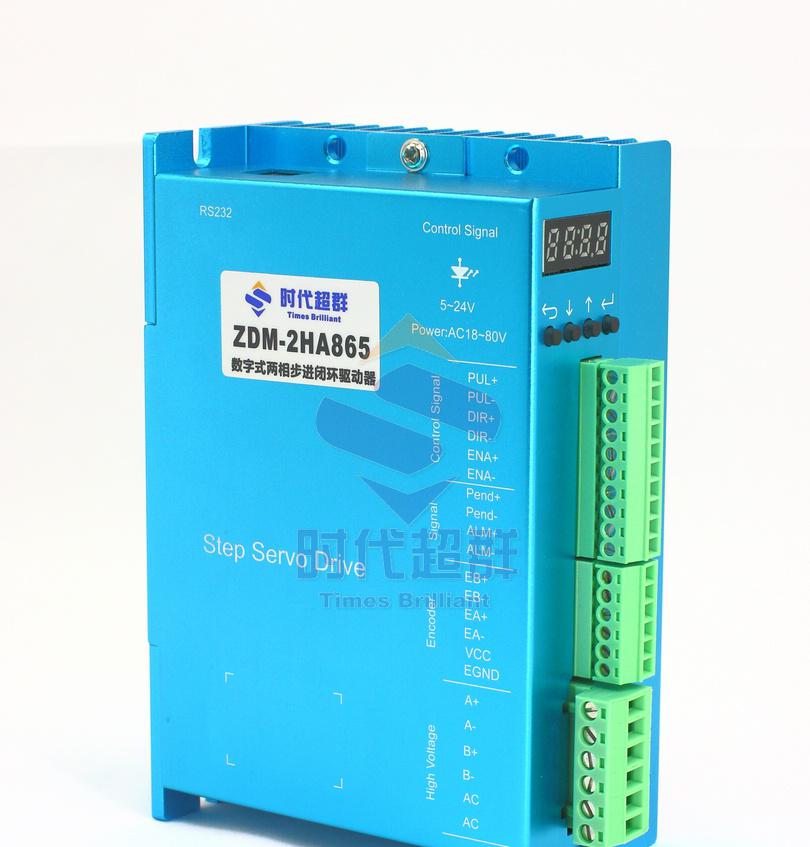

驅動器帶四位數碼管顯示 可顯示實時轉速和報警!
時代超群廠家直銷!質保兩年 !批量采購更優惠!

型號
| 步距角 ° | 相數
| 電流 A | 電阻 Ω | 電感 Hm | 保持轉矩 N.M | 編碼器 P |
86EBP111ALC-TK0 | 1.8 | 2 | 6 | 0.42 | 2.4 | 5 | 1000 |
86EBP149ALC-TK0 | 1.8 | 2 | 6 | 0.52 | 4.16 | 8.1 | 1000 |
86EBP159ALC-TK0 | 1.8 | 2 | 6 | 0.7 | 7.3 | 10 | 1000 |

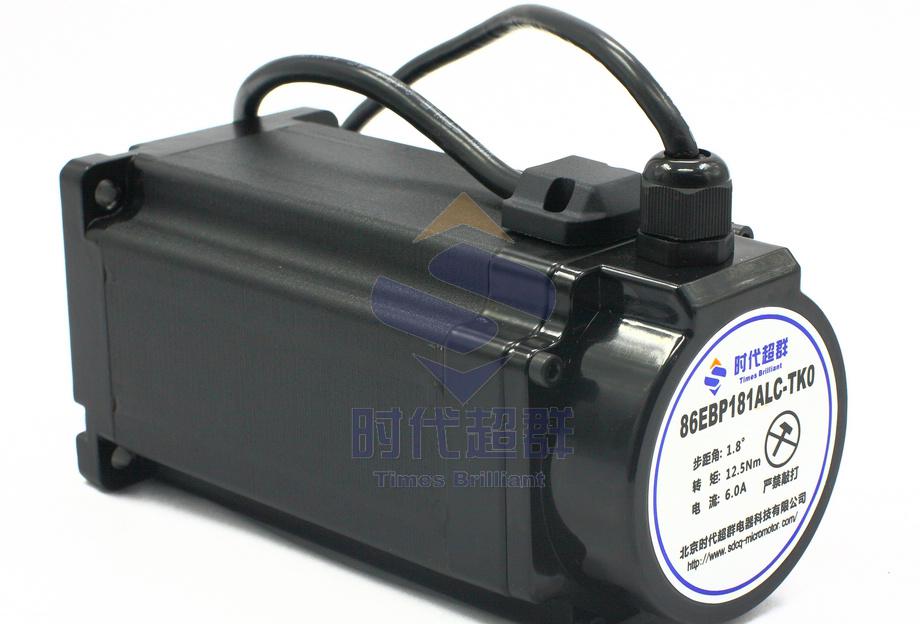

86EBP181ALC-TK0 | 1.8 | 2 | 6 | 0.69 | 7.2 | 12.5 | 1000 |



L=150MM

編碼器線定義
白 | 紅 | 黃 | 綠 | 藍 | 黑 |
EGND | VCC | EB+ | EB- | EA- | EA+ |
電機線定義








配套支架連接//item./item.htm?spm=a1z10.5.w4002-5040571462.14.VJWnHi&id=35596859057配套減速機連接//item./item.htm?spm=a1z10.5.w4002-5040571462.28.EV6kDY&id=39603899252

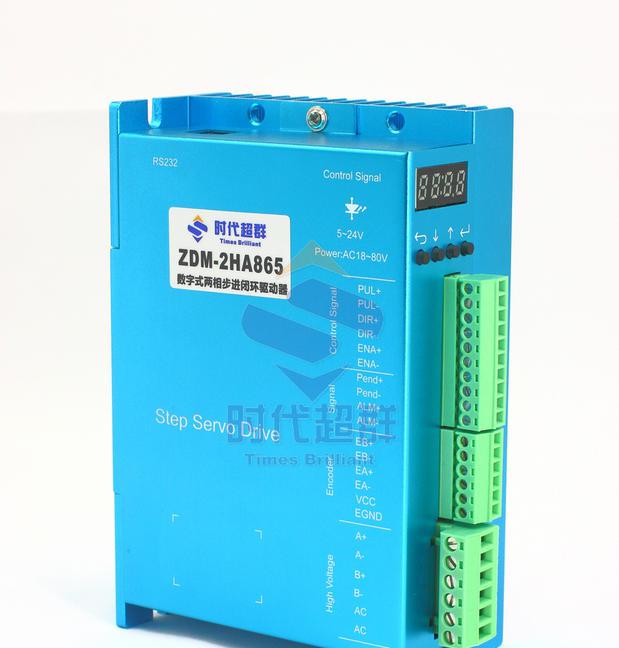

新一代 DSP 數字式步進閉環驅動器,采用先進的矢量型閉環控制技術,徹底克服傳統開環步進電機丟步的問題,并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動,進一步的提升設備的工作速度和精度,降低設備的能耗。此外,在電機出現連續過載時,驅動器會輸出報警信號,具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86系列步進電機完全兼容,傳統開環步進驅動方案可以做到無縫升級,并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。本驅動器適合于各種中小型自動化設備和儀器,例如:木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。技術特點采用全新 32 位電機控制專用 DSP 芯片;采用先進的矢量型閉環控制技術;LED 數碼管顯示配按鍵操作,直觀明了,操作方便;靜態電流和動態電流可以任意設置(有效值 0---6.5A 范圍內);可適配驅動 (57/60) 和 86 系列混合式閉環步進電機;光電隔離信號輸入/輸出;脈沖響應頻率最高可達 200KHz;提供 16 檔通用細分選擇,最大 256 細分(51200 脈沖/轉);提供與各種脈沖源相匹配的電子齒輪;具有過流、過熱、過壓和跟蹤誤差超差等保護;
