| 產品屬性 | 86步進電機 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 24-60 |
| 轉矩(N.M) | 4 |
| 品牌 | 時代超群 |

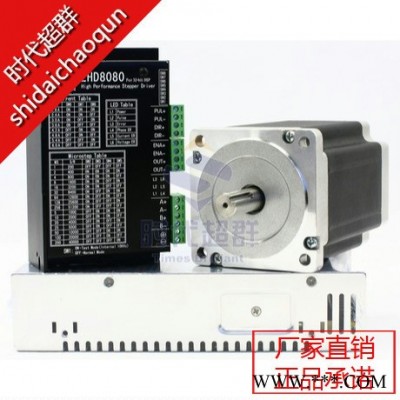

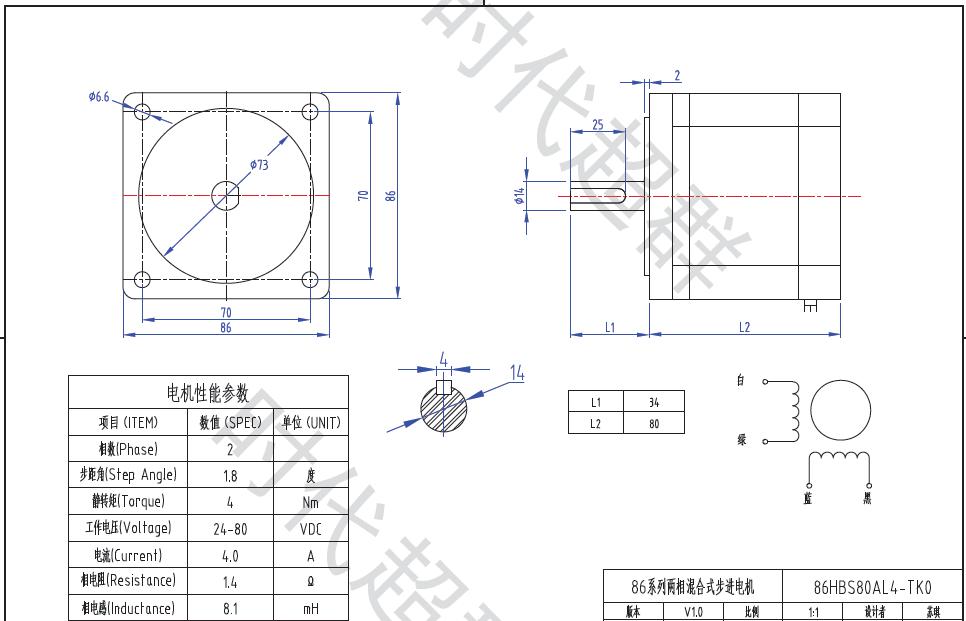

| 型號 | 86HBS80AL4-TK0 |
| 分類 | 相數 | 電流 | 電壓 | 靜轉矩 | 軸徑 | 價格 |
| 86BYG-250-80 | 2相 | 4 | 24-60 | 4 | 14 | 200 |
| 2HD8080 | 2相 | 6 | 24-80 | 320 | ||
| S-400-60 | 6.6 | 60 | 160 | |||

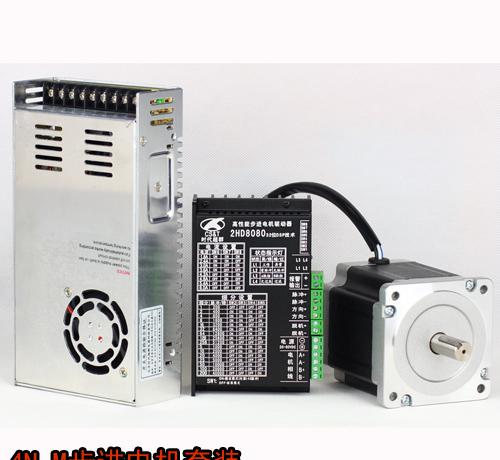

驅動器簡介
高性能伺服式數字步進電機驅動器
FOR 32-bit DSP
2HD8080
一 性能簡介高性能伺服式數字步進電機驅動器2HD8080采用德州儀器32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相PWM無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200K的基頻，徹底消除次諧波，并加入電子阻尼技術以及實時矢量合成后的PWM輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。2HD8080步進電機驅動器有以下幾個顯著特點1：實時矢量合成的8路獨立的同相PWM無差拍輸出，使得電機運行更平穩，噪聲更小。2：電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。3：可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。4：獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。5：支持交直流電源輸入DC 20-80V最大峰值電流可達6 A。6：全方位的保護功能，使電機運行更安全可靠。7：超高性能，超低價格，性價比卓越。二 型號說明2 兩相步進電機HD 高性能數字驅動器80 供電電壓24V-80V80 最高相電流8.0A 三 特殊功能列表| 功能 | 描述 |
| 相位記憶相位清零 | 在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作 |
| 報警輸出 | 電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出 |
| 缺相保護 | 當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
| 內部脈沖 | 通過撥碼開關可選擇內部10K（可設置）脈沖輸入 |
四控制信號以功率信號接口說明功率信號接口
| GND | 直流電源地 |
| VCC | 直流電源正極 |
| A+ A- | 電機A相 |
| B+ B- | 電機B相 |
五 撥碼開關設置
| 電流選擇 | SW6 | SW7 | SW8 |
| 1．8A | ON | ON | ON |
| 2．4A | ON | ON | OFF |
| 3．0A | ON | OFF | ON |
| 3．6A | ON | OFF | OFF |
| 4．2A | OFF | ON | ON |
| 4．8A | OFF | ON | OFF |
| 5．4A | OFF | OFF | ON |
| 6．0A | OFF | OFF | OFF |
| 細分選擇 | SW2 | SW3 | SW4 | SW5 |
| 2 | ON | ON | ON | ON |
| 4 | ON | ON | ON | OFF |
| 8 | ON | ON | OFF | ON |
| 16 | ON | ON | OFF | OFF |
| 32 | ON | OFF | ON | ON |
| 64 | ON | OFF | ON | OFF |
| 128 | ON | OFF | OFF | ON |
| 256 | ON | OFF | OFF | OFF |
| 5 | OFF | ON | ON | ON |
| 10 | OFF | ON | ON | OFF |
| 20 | OFF | ON | OFF | ON |
| 25 | OFF | ON | OFF | OFF |
| 50 | OFF | OFF | ON | ON |
| 100 | OFF | OFF | ON | OFF |
| 200 | OFF | OFF | OFF | ON |
| A-B | OFF | OFF | OFF | OFF |

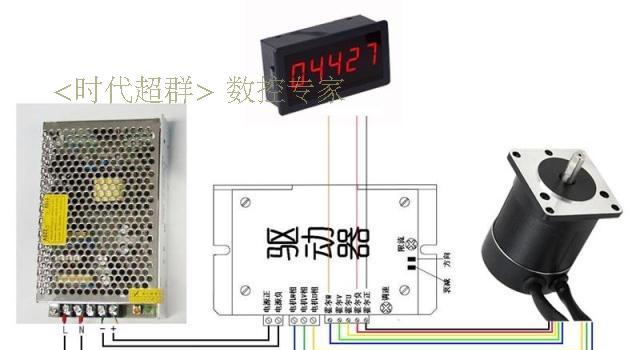

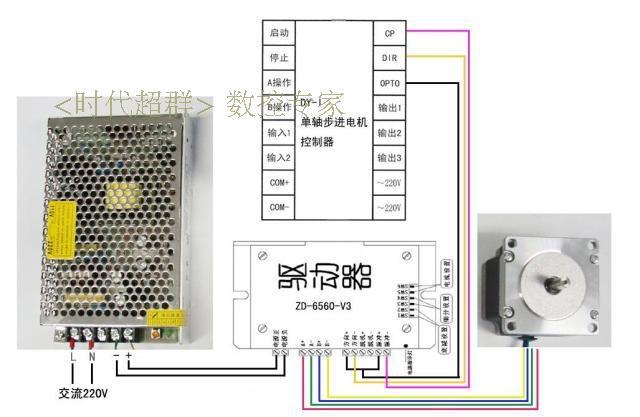

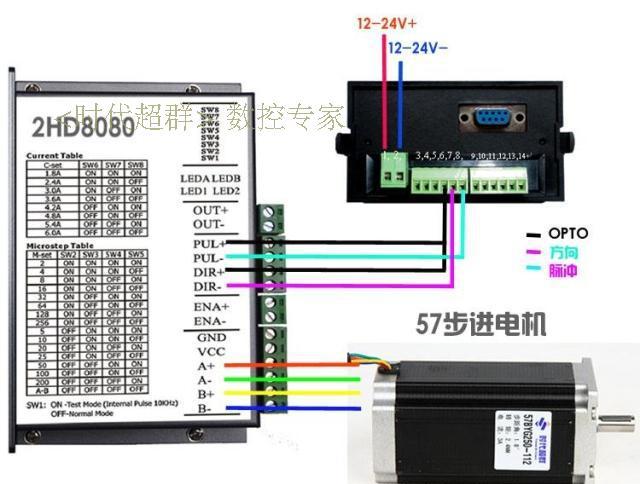

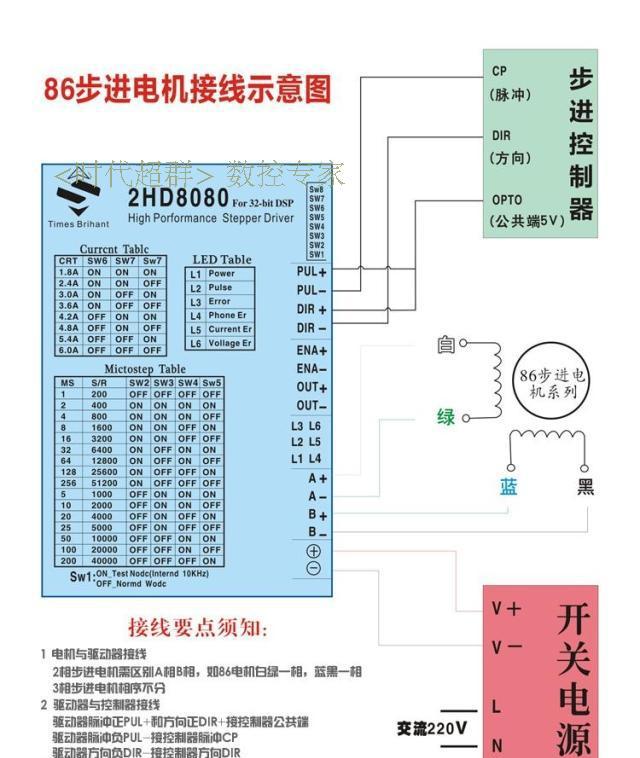

SW1=ON 內部10K脈沖輸入 SW1=OFF 外部脈沖輸入六 狀態指示燈狀態指示 LED1: 亮-工作正常 暗-工作異常 LED2: 亮-有脈沖輸入 暗-無脈沖輸入報警指示 LEDA: 綠-電機A相缺相 紅-電機B相缺相 LEDB: 綠-過壓>80V 或 欠壓<20V 紅-驅動器過流接線圖
