產品屬性 | 57雙出軸步進電機 |
---|---|
相數 | 2 |
電壓(V) | 12-32 |
轉矩(N.M) | 1.5 |
品牌 | 時代超群 |
型號 | 57HBP76AL4-DF0 |

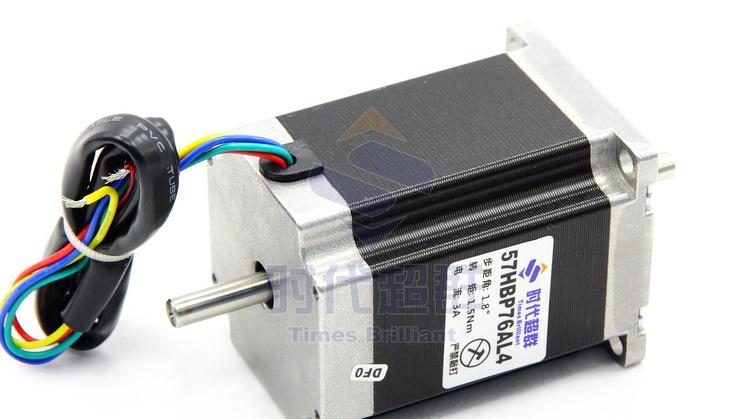

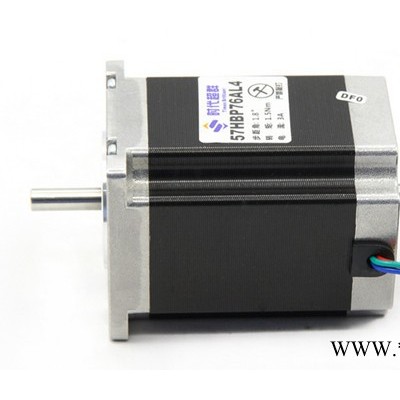

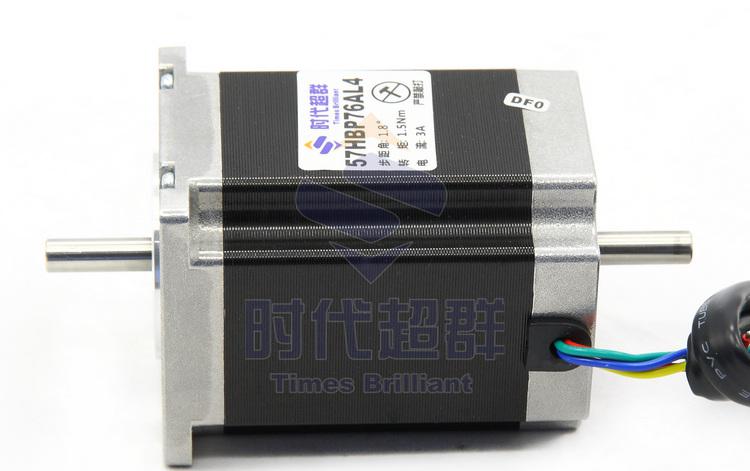

57步進電機
廠家直銷
質保兩年
57系列步進電機參數:
型號 | 步距角 | 靜轉矩 Nm | 電壓VDC | 電流 A | 軸長 mm | 軸徑 mm | 重量 kg |
57HBP76AL4-DF0 | 1.8 | 1.5 | 12-24VDC | 3 | 22 | 6.35 | 1.05 |

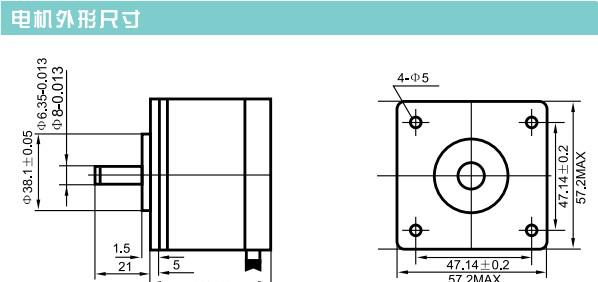

電機機械尺寸:

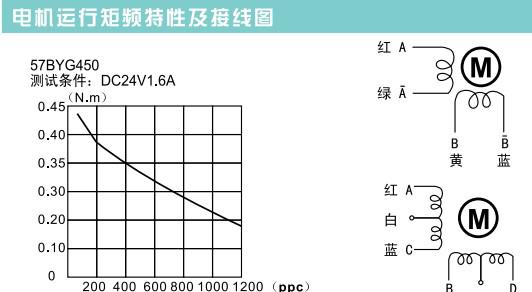

電機出線定義及曲線圖:
接線定義
紅=A+ 綠=A-
黃=B+ 藍=B-

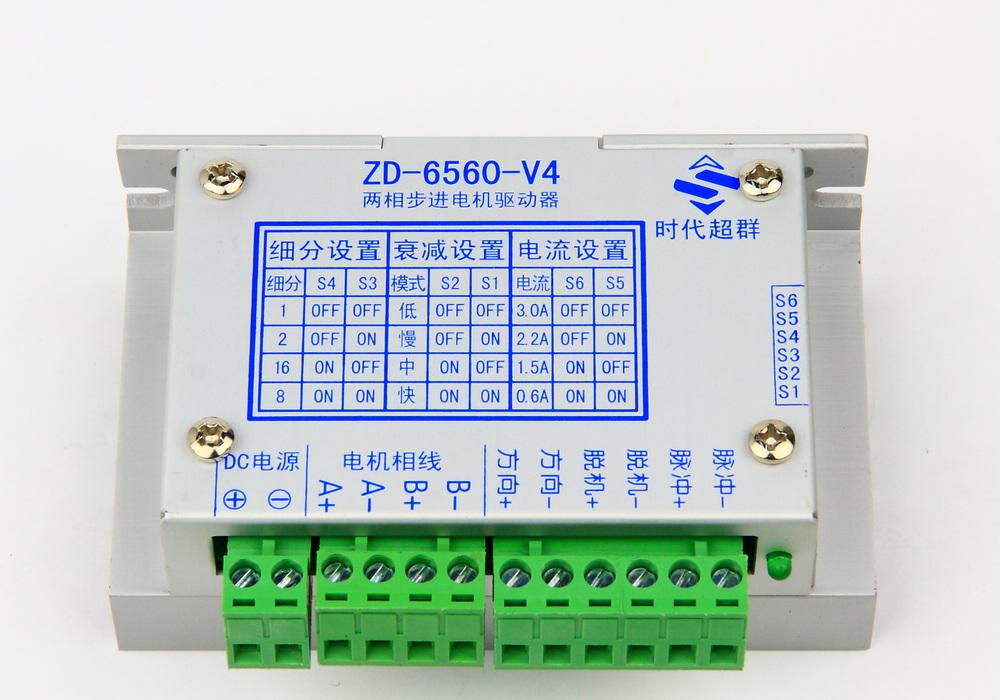

配套驅動器
產品特點
高集成度高可靠性接口采用超高速光耦隔離抗高頻干擾能力強最高輸入電壓:DC 40V(峰值)電源反接保護主要功能
整步、二細分、八細分、十六細分可調輸出電流4檔可調過熱自動保護自動半流鎖定衰減4檔可調支持脫機、使能、鎖定等功能工作條件
項目 | 最小 | 額定 | 最大 | 單位 | |
環境溫度 | -30 | 80 | ℃ | ||
輸入電壓(DC) | 7 | 24 | 32 | V | |
輸入頻率 | 0 | 16000 | Hz | ||
輸出電流 | 0.6 | 3 | A | ||
接口電壓 | H | 4.5 | 5 | 5.5 | V |
L | 0 | 0 | 0.5 | V |
