| 品牌 | 時代超群 |
|---|

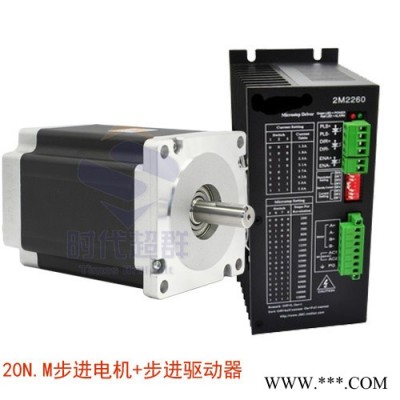

套裝分解（整套購買優惠） | |||||||
類型 | 型號 | 步距角 （°） | 電壓 （V） | 電流 （A） | 靜轉矩 （Nm） | 重量 （Kg） | 單買價格 |

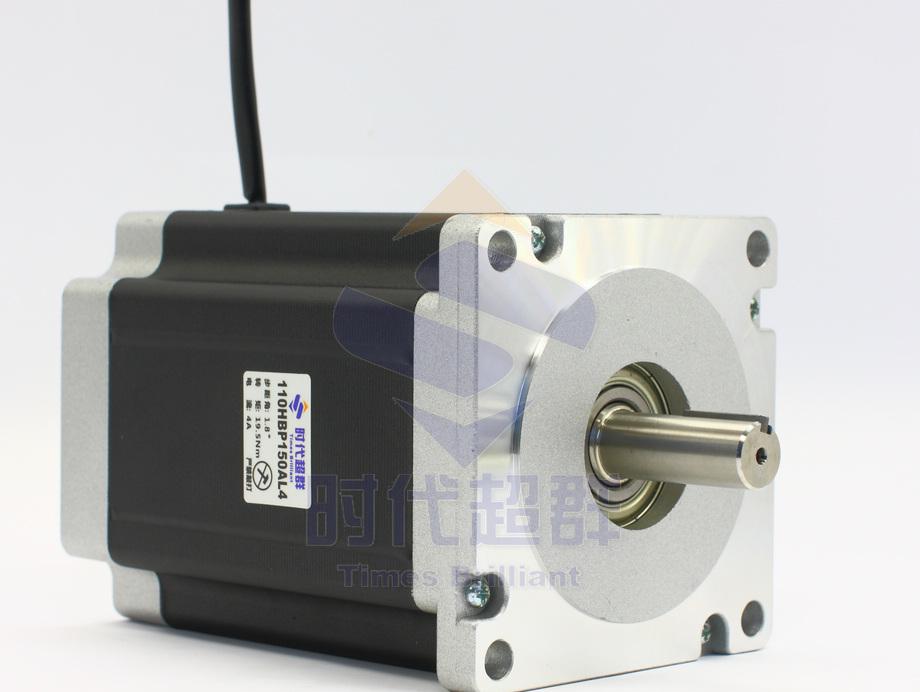

步進電機 | 110BYG250-150 | 1.8 | 24-220 | 5.2 | 20 | 8.6 | 700 |
步進驅動器 | 2HA2260 | 220VAC | 6 | 1 | |||
2HA2260兩相高壓步進電機驅動器
概述
2HA2260細分型兩相混合式步進電機驅動器，采用單相交流80～220V供電，適合驅動電壓80V～220V，電流小于5.6A、機座號86～130毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動小，低速運行平穩，振動和噪音低，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等設備上。應用在低振動、小噪聲、高精度、高速度的設備中效果極佳
主要特點
1 平均電流控制，兩相正弦電流驅動輸出
2 單相交流80～220V供電
3 光電隔離信號輸入/輸出
4 有過壓、欠壓、過流、相間短路、過熱保護功能
5 十六檔細分和自動半流功能
6 八檔輸出相電流設置
7 具有相位記憶功能（保持電機上下電位置不變）
8 具有脫機命令輸人端子
9 電機的扭矩與它的轉速有關，而與電機每轉的步數無關
10高啟動轉速
電氣參數
輸入電壓 | 單相交流80～220V輸入 |
輸入電流 | 小于5安培 |
輸出電流 | 1.3A～5.6A |
功 耗 | 功耗：100W； 內部保險：6A |
溫 度 | 工作溫度-10～45℃；存放溫度-40℃～70℃ |
濕 度 | 不能結露，不能有水珠 |
氣 體 | 禁止有可燃?xì)怏w和導電灰塵 |
重 量 | 1.050千克 |
控制信號接口
圖1是驅動器的接線原理圖
1、控制信號定義
PLS+： 步進脈沖信號輸入正端
PLS-： 步進脈沖信號輸入負端
DIR+： 步進方向信號輸入正端
DIR-： 步進方向信號輸入負端
ENA+： 脫機使能復位信號輸入正端
ENA-： 脫機使能復位信號輸入負端
脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
2、控制信號連接
上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端。現在以集電極開路和PNP輸出為例，
| 北京時代超群步進電機選型表格 | ||
| 類型 | 步進電機型號 | 配套驅動器 |
兩 相 步 進 電 機 | 20BYG250-33（20mN.m,0.6A) | 單軸：ZD-6209-V2,ZD-8731雙軸:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 單軸：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C調速控制驅動器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 雙出軸電機 | 42BYG250-45（0.4nm，1A，雙出軸） | 單軸：ZD-6209-V2,ZD-8731-V1雙軸:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，雙出軸） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，雙出軸） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-113（8.5nm，4A，雙出軸） | 2HD8080 | |
| 三相步進電機 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 無刷直流電機 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
詳細資料請咨詢店主
