| 產品屬性 | 57步進電機套裝 |
|---|---|
| 相數 | 2 |
| 電壓(V) | 12-36 |
| 轉矩(N.M) | 2 |
| 品牌 | 時代超群 |

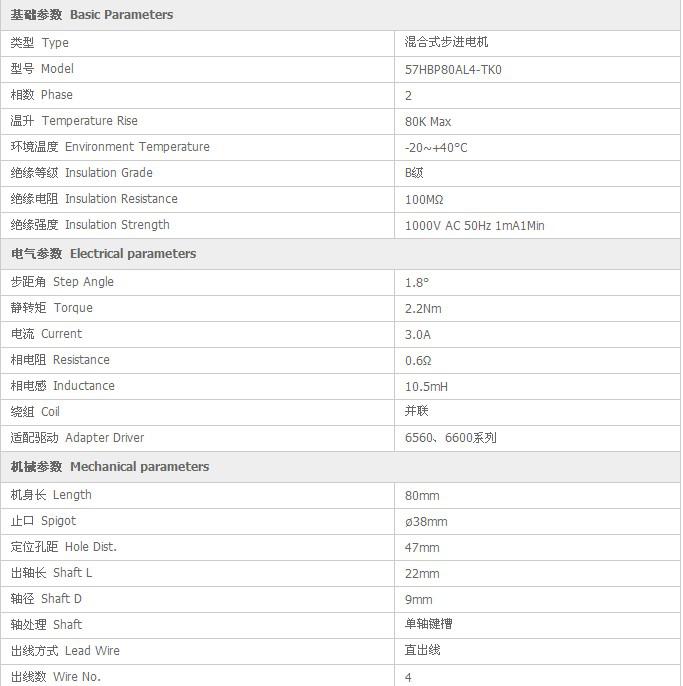

| 型號 | 57HBP80AL4-TK0 |

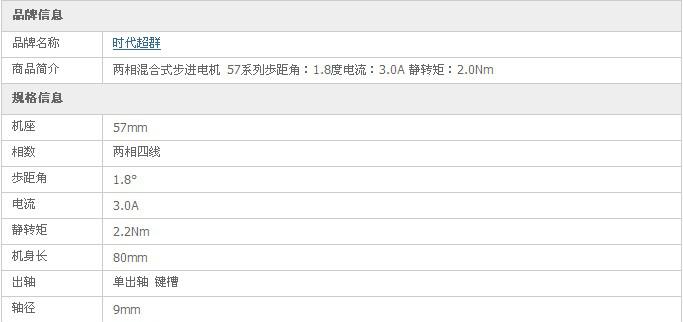

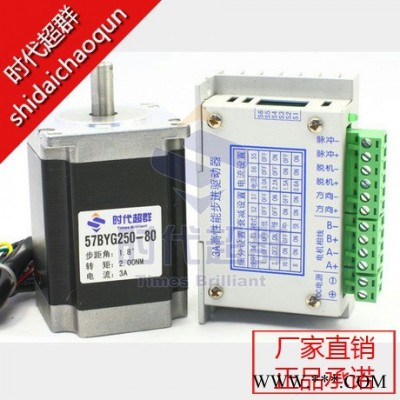

特殊電機 57BYG250-80 （2.0NM ，3A 24V 鍵槽)
此款電機帶鍵槽，鍵為4mm ，機身長度為80 mm 兩相四線 ，3A 2.0NM
| 型號 | 相數 | 電流（A） | 電阻（Ω） | 電感（mH） | 靜轉矩(NM) | 機身長L(mm) | 軸長L1（mm） | 軸徑φ（mm） | 重量（Kg） | 配套驅動器 |
| ５７BYG２50-５６ | ２ | ２.0 | 1.40 | 4.5 | 0.9 | 56 | 22 | 6.35 | 0.75 | ZD6560-V3 ZD6560-V3C) |
| ５７BYG２50-７６ | ２ | ３.0 | 0.7 | 10.5 | 1.45 | 76 | 22 | 6.35/8.0 | 1.0 | ZD6560-V4 ZD6560-V4C) |
| ５７BYG２50-８０ | ２ | ３.0 | 0.5 | 13.5 | 2.0 | 80 | 22 | 9.0 | 1.20 | ZD6560-V4 (ZD6560 |

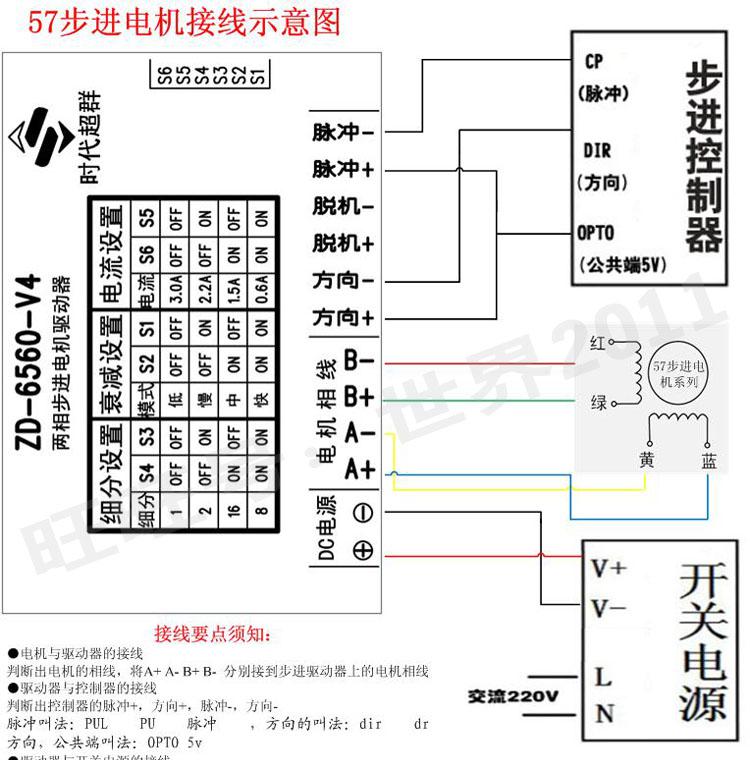

驅動器簡介：
本產品為直流電源供電，請確認電源正負極正確后上電請勿帶電插拔連接線纜此產品非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防濕驅動器為功率設備，盡量保持工作環境的散熱通風產品特點
高集成度高可靠性接口采用超高速光耦隔離抗高頻干擾能力強最高輸入電壓：DC 40V(峰值)主要功能
內部集成控制調速度功能，支持內部和外部控制整步、二細分、八細分、十六細分可調輸出電流4檔可調過熱自動保護自動半流鎖定衰減4檔可調支持脫機、使能、鎖定等功能| 北京時代超群步進電機選型表格 | ||
| 類型 | 步進電機型號 | 配套驅動器 |
兩 相 步 進 電 機 | 20BYG250-33（20mN.m,0.6A) | 單軸：ZD-6209-V2,ZD-8731雙軸:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 單軸：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C調速控制驅動器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 雙出軸電機 | 42BYG250-45（0.4nm，1A，雙出軸） | 單軸：ZD-6209-V2,ZD-8731-V1雙軸:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，雙出軸） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，雙出軸） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-113（8.5nm，4A，雙出軸） | 2HD8080 | |
| 三相步進電機 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 無刷直流電機 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
