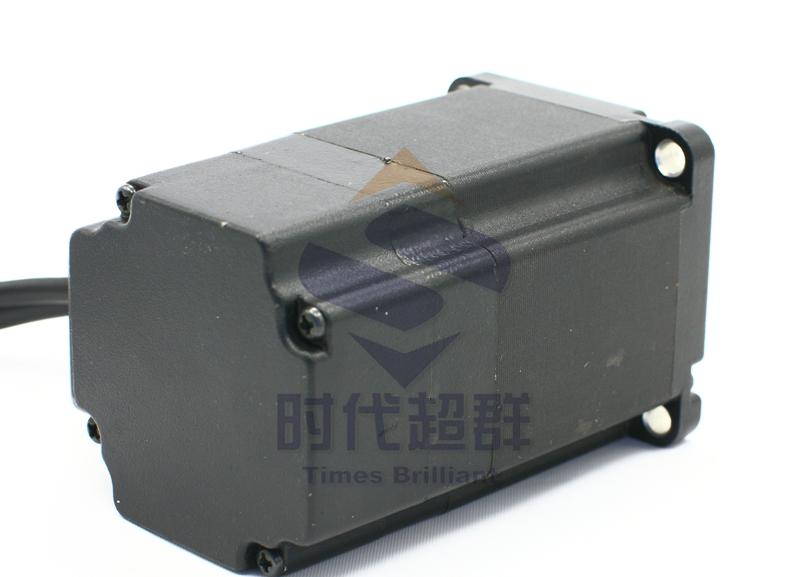

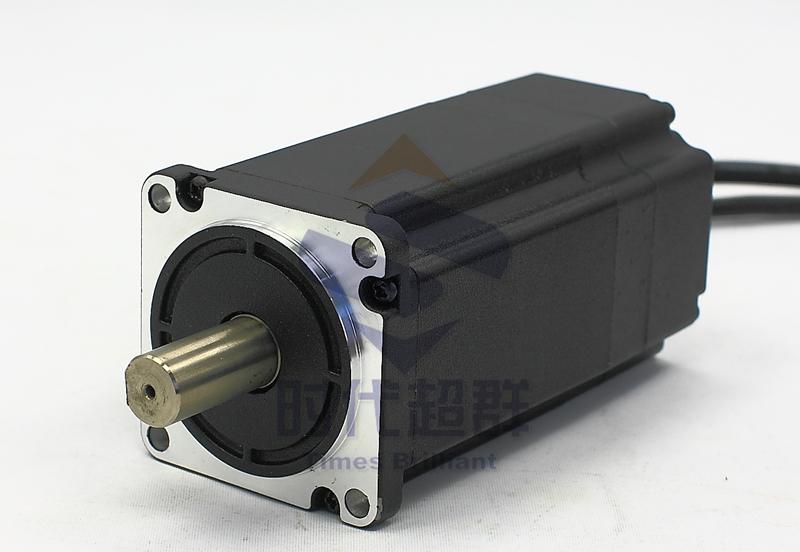

| 額定電壓 | 48V |
|---|---|
| 額定功率 | 250W |
| 額定轉速 | 3000rpm |
| 額定轉矩 | 0.75N.M |
| 極數 | 8 |
| 品牌 | 時代超群 |

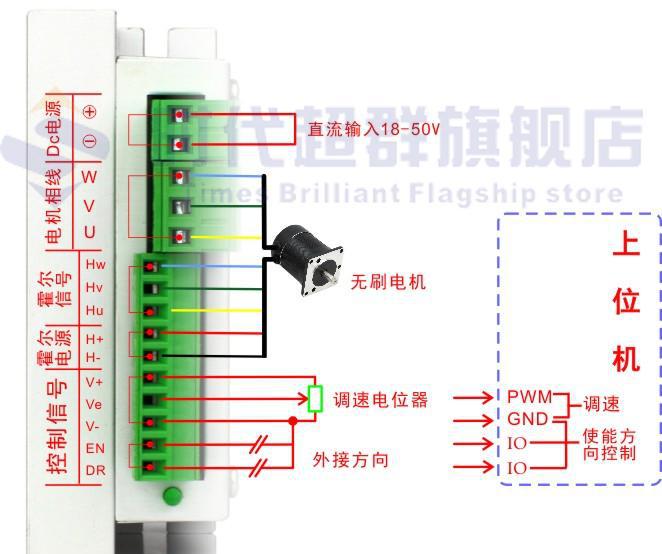

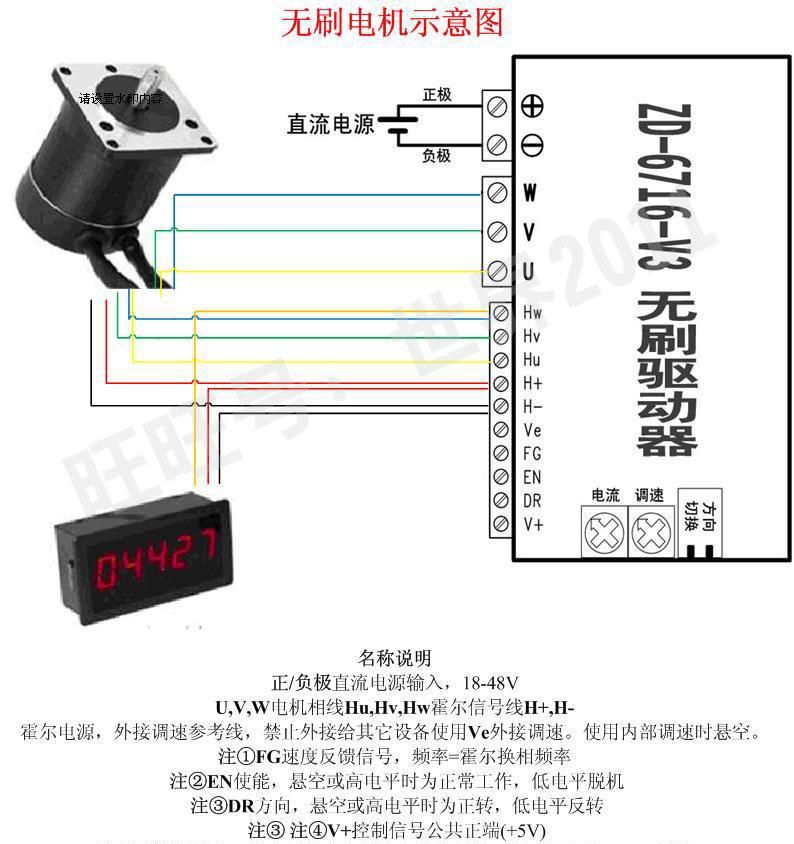

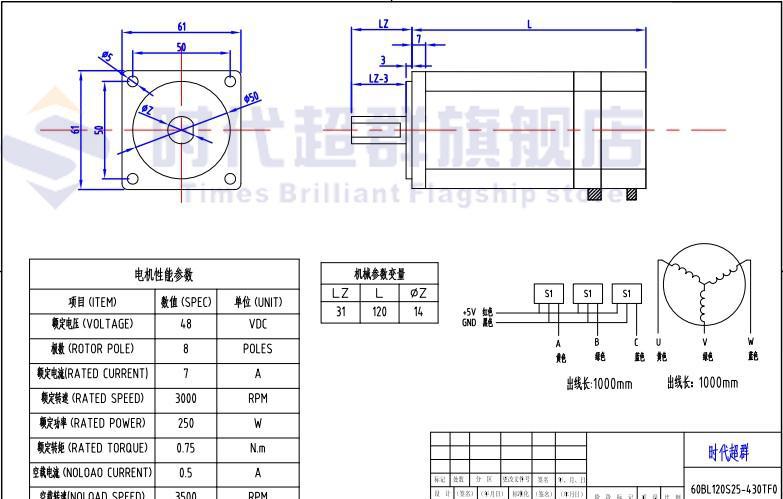

無刷電機接線圖:
ZD-6716-V3無刷控制器
產品特點
高集成度高可靠性無刷直流(BLDC)電機控制器三相全橋，PWM方式閉環穩速，大負載時電機仍能保持轉速純硬件設計，高速度，高抗干擾能力控制和輸出接口全部采用光電隔離方式周波限電流方式，保護更加精確快速低發熱，大功率主要功能
欠電壓(≤17V)、過熱(>150℃)自動保護堵轉4秒自動保護霍爾錯誤保護輸出限流線性可調：0.5-8A支持內置電位器、外接電位器和模擬電壓調速支持速度信號輸出反饋帶有使能功能具有緩啟動功能，避免電流過沖，有效保護電機產品工作條件
項目 | 最小 | 額定 | 最大 | 單位 | |
環境溫度 | -30 | 60 | ℃ | ||
輸入電壓(DC) | 18 | 48 | V | ||
輸出電流 | 0.5 | 8 | A | ||
適用電機轉速 | 0 | 30000 | rpm | ||
霍爾信號電壓 | 4.5 | 5 | 5.5 | V | |
霍爾驅動電流 | 10 | mA | |||
公共端電壓 | 3 | 5.5 | V | ||
公共端所需電流 | 0.1 | 50 | mA | ||
速度信號輸出電流 | 5 | 10 | mA | ||
外接調速電位器 | 10K | Ω | |||
模擬調速電壓(Ve) | 0 | 5 | V | ||
控制接口電壓 | H | 3 | 5 | 5.5 | V |
L | 0 | 0 | 0.5 | V | |
接口定義
名稱 | 說明 |
正/負極 | 直流電源輸入，18-48V |
U,V,W | 電機相線 |
Hu,Hv,Hw | 霍爾信號線 |
H+,H- | 霍爾電源，外接調速參考線，禁止外接給其它設備使用 |
Ve | 外接調速。使用內部調速時懸空。注① |
FG | 速度反饋信號，頻率=霍爾換相頻率注② |
EN | 使能，懸空或高電平時為正常工作，低電平脫機注③ |
DR | 方向，懸空或高電平時為正轉，低電平反轉注③注④ |
V+ | 控制信號公共正端(+5V)注⑤ |
電源燈 | 綠色，通電后長亮 |
電流 | 輸出限流設置，順時針旋轉0.5-8A |
調速 | 內部電位器調速，順時針旋轉，速度0-100% |
方向 | OFF=正轉，ON=反轉，當外接方向控制時設置為OFF |
切換 | ON=內部電位器調速，OFF=外接調速 |
聯系方式;
北京時代超群電器科技有限公司
聯系人：李文杰
聯系電話：18801063276
qq：928221169
旺旺號：時代超群66
郵箱;928221169@qq.com
網址;//shop71634596./
型號 Model | 額定電壓 Rated Voltage (V) | 額定功率 Rated Power (W) | 額定轉速 Rated Speed (rpm) | 額定轉矩 Rated Torque (Nm) | 額定電流 Rated Current (A) | 空載電流 Non-Load Current (A) | 空載轉速 Non-Load Speed (rpm) |
57BL55S02-212TF0 | 24 | 22 | 1200 | 0.15 | 1.2 | 0.1 | 3000 |
57BL55S06-230TF0 | 24 | 60 | 3000 | 0.18 | 3.2 | 0.1 | 4800 |
57BL75S10-225TF0 | 24 | 100 | 2500 | 0.4 | 5 | 0.2 | 3000 |
57BL75S10-230TF0 | 24 | 100 | 3000 | 0.4 | 5 | 0.2 | 4600 |
57BL75S15-336TF0 | 36 | 145 | 3600 | 0.4 | 5.3 | 0.2 | 4600 |
57BL95S06-210TF0 | 24 | 60 | 1000 | 0.6 | 3.3 | 0.2 | 1600 |
57BL95S18-230TF0 | 24 | 180 | 3000 | 0.6 | 8 | 0.3 | 4200 |
57BL90S10-320TF0 | 36 | 100 | 2000 | 0.6 | 0.5 | 6200 | |
57BL110S21-230TF0 | 24 | 210 | 3000 | 0.7 | 11 | 0.3 | 4600 |
60BL100S15-230TF0 | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
60BL100S15-230TF0B | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
60BL100S15-330TF0 | 36 | 150 | 3000 | 0.5 | 0.5 | 3500 | |
60BL120S25-430TF0 | 48 | 250 | 3000 | 0.75 | 7 | 0.5 | 3500 |
60BL120S25-3130TF0 | 310 | 250 | 3000 | 0.75 | 1.5 | 0.2 | 2500 |
80BL130S35-330TK0 | 36 | 350 | 3000 | 1.2 | 13 | 0.5 | 3800 |
80BL145S55-445TK0 | 48 | 550 | 4500 | 1.6 | 15 | 1.4 | 6000 |
80BL145S55-3130TK0 | 310 | 550 | 3000 | 1.6 | 2.4 | 0.6 | 5000 |
80BL148S75-3130TK0 | 310 | 750 | 3000 | 2.5 | 3.2 | 0.3 | 4200 |
80BL165S75-3115TK0 | 310 | 550 | 1500 | 3.5 | 3.2 | 0.3 | 2100 |
80BL89S40-445TK0 | 48 | 400 | 4500 | 0.8 | 11 | 1 | 5900 |
80BL89S50-445TK0 | 48 | 500 | 4500 | 1.2 | 15 | 1 | 5900 |
57BL122R18-332TF0 | 36 | 180 | 3200 | 0.54 | 6.5 | 0.5 | 4300 |
57BL110S30-3150TF0 | 310 | 300 | 5000 | 0.7 | 1.3 | 0.3 | 5000 |
