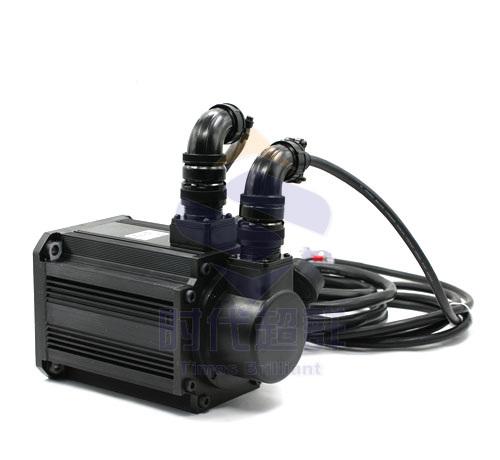

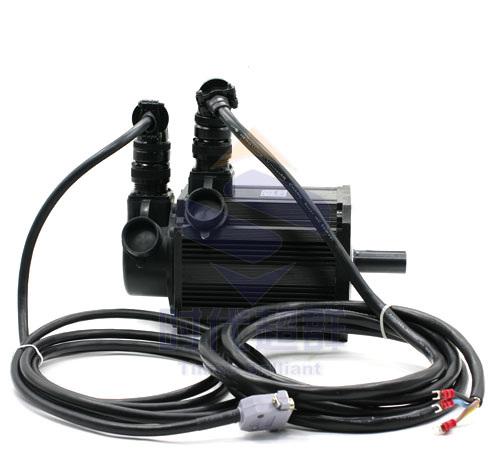

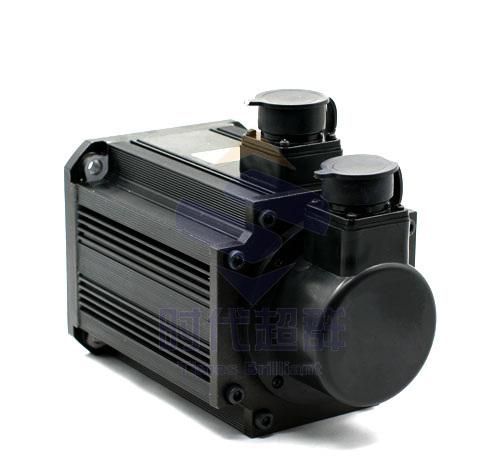

| 產品屬性 | 交流伺服電機 |
|---|---|
| 產品名稱 | 130AEA15015-SH0 |
| 額定功率 | 1.5KW |
| 額定轉速 | 1500轉 |
| 額定轉矩 | 9.6N.M |
| 品牌 | 時代超群 |
電機特性：
·選用高工作溫度、高磁能積優質永磁材料；
·采用有限元法優化電磁參數設計；
·采用正弦波電流驅動，運行特性良好；
·電機慣量適中，滿足各種場合使用。
系統結構及特點：
由130AEA系列永磁同步電機和驅動器兩部分聯結組成，系統結構簡單，外部連接線少，可靠性高；上位機控制方便，設備操作簡單。
電機型號 |
| 130AEA15015-RH0 | 130AEA23015-RH0 |
功率 |
| 1.5 kW | 2.3 kW |
額定轉矩 |
| 9.6 N·m | 14.6N·m |
額定轉速 |
| 1500 r/min | 1500 r/min |
額定電流 |
| 6.0 A | 9.3 A |
轉子慣量 |
| 1.93×10-3kg·m2 | 2.69×10-3kg·m2 |
最大轉矩 |
| 28.8 N·m | 43.8 N·m |

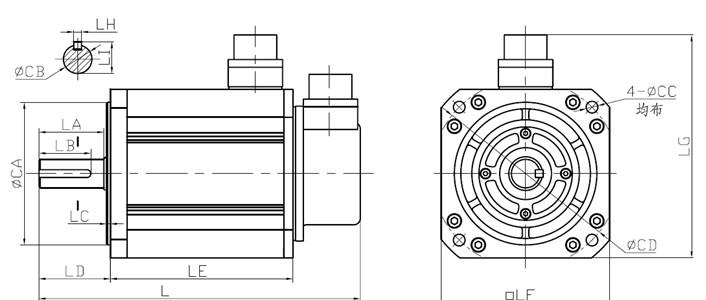

型號 | L | LA | LB | LC | LD | LE | LF | LG | LH | LI | CA | CB | CC | CD |
248 | 50 | 40 | 3 | 55 | 141 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
130AEA15015-RH0 | 268 | 50 | 40 | 3 | 55 | 161 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 |
130AEA23015-RH0 | 303 | 50 | 40 | 3 | 55 | 196 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 |
233 | 50 | 40 | 3 | 55 | 126 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
130AEA16020-RH0 | 248 | 50 | 40 | 3 | 55 | 141 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 |
233 | 50 | 40 | 3 | 55 | 126 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
130AEA15025-RH0 | 233 | 50 | 40 | 3 | 55 | 126 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 |
248 | 50 | 40 | 3 | 55 | 141 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
268 | 50 | 40 | 3 | 55 | 161 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
303 | 50 | 40 | 3 | 55 | 196 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 | |
248 | 50 | 40 | 3 | 55 | 141 | 130 | 172 | 6 | 24.5 | 110 | 22 | 9 | 145 |
