1.產品概述

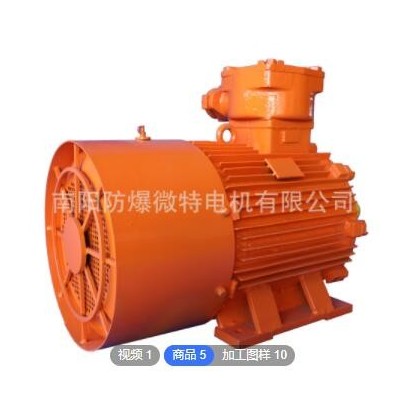

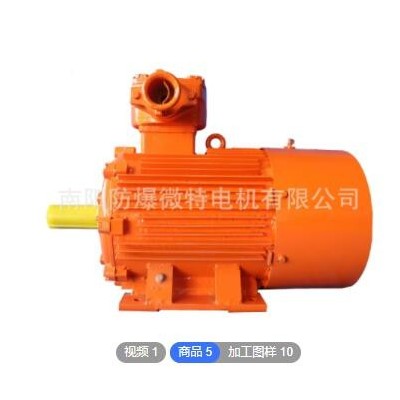

YBK3系列煤礦井下用隔爆型三相異步電動機為軸向通風全封閉自扇冷鼠籠型隔爆型三相異步電動機，是我國取代YBK2系列而新設計的更新?lián)Q代的煤礦井下用隔爆型電機基本系列，它具有效率高、轉矩大、過載能力強，噪聲低、振動小、溫升裕度大、性能良好、安裝維修方便、壽命長等優點，隔爆結構合理、使用安全可靠，外形美觀等優點。產品技術水平達到國內先進水平。


2.用途

適用于煤礦井下具有甲烷混合物及煤塵爆炸危險的煤礦井下采掘工作面。

3.執行標準

GB3836.1-2010《爆炸性環境第1部分：設備通用要求》

GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》

4.基本特征

機座號：100～355。

額定功率范圍：2.2～315kW

極數：2～10極

額定電壓：380V、660V、380/660V、660/1140V

（注：電動機運行期間電源電壓和頻率與額定值的偏差應按GB755的規定）

額定頻率：50Hz

絕緣等級：F

效率：3極能效

冷卻方式：IC411

安裝方式：IMB3、IMB35、IMB5

防護方式：IP55

運行方式：S1

防爆標志：ExdIMb

使用環境：具有甲烷混合物及煤塵爆炸危險的煤礦井下采掘工作面、在無顯著振動的地方、在無破壞金屬絕緣的氣體和蒸氣的環境、有滴水的地方、電動機應在傾斜不大于35°的煤層工作面上正常工作。

主接線盒：接線盒位于電動機頂部，制成六個接線端子，進線方式為橡套電纜結構，盒座與機座連接的四個螺栓通孔設在接線盒內，接線盒空間大，同時滿足電壓1140V電氣間隙與爬電距離的規定，而且還能滿足煤礦井下接線操作方便的要求。接線盒具有足夠的機械強度，接線端子套與盒座的連接，采用螺紋隔爆結構，具有良好的隔爆性能，而且在維修裝拆時不易損壞。接線螺栓的鎖緊采用雙螺母鎖緊結構，可降低外接電纜與接線螺栓連接處的局部發熱而提高外接電纜與接線螺栓連接的可靠性。

按不同起動要求，可分別制成一個進線口（適用于電動機直接起動）和兩個進線口（適用于電動機Y-△起動）。

定子

外殼材質機座采用鋼板制造，具有較高的抗沖擊、碰撞能力，其余外殼零部件均采用不低于HT250的灰鑄鐵制成。定子鐵心采用高導磁、低損耗優質電工硅鋼片制成，定子繞組采用F級絕緣，線圈端部有可靠的固定及綁扎，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，并采用VPI真空壓力浸漬無溶劑工藝處理，使定子線圈成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能、耐腐蝕性能及熱穩定性。

轉子

轉子為鑄鋁轉子，轉子鐵心采用高導磁、低損耗優質電工硅鋼片制成，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。

軸承

電動機采用電機專用滾動軸承，可有效地抑制電動機運轉時的振動和噪聲，軸承的允許溫度（溫度計法）不超過95℃。

風扇與風罩

全系列風扇與軸均采用鍵聯接，運轉可靠。風罩為鋼板結構，風罩筒用厚鋼板制造，風罩固定在有軸向限位結構的機座上，在承受來自軸向的外力沖擊并防止一定大小外物侵入的前提下獲得極大的通風面積。風罩的防護等級為IP20。

環境條件

環境空氣溫度：-15℃～+40℃。海拔：不超過1000m。（注：如電動機在海拔超過1000m或極高環境空氣溫度高于或低于40℃的條件下使用時，應按GB755的規定。）濕度：不超過95%（當溫度為25℃時）

電氣條件

電動機采用F級絕緣，當使用環境條件符合電動機使用電氣條件的規定，電動機定子繞組的溫升（電阻法）不超過85K（其中機座號315L2、4極和機座號355不超過105K）。

（注：如試驗地點的海拔和環境溫度與本標準電動機使用電氣條件的規定不同時，溫升限值應按GB755的規定進行修正。）

5.訂貨指南

電機選用考慮以下因素

防爆等級：ExdIMb

電壓：380V、660V、380/660V、660/1140V

頻率：50Hz

安裝型式：IMB3、IMB35、IMB5

使用環境：具有甲烷混合物及煤塵爆炸危險的煤礦井下采掘工作面、在無顯著振動的地方、在無破壞金屬絕緣的氣體和蒸氣的環境、有滴水的地方、電動機應在傾斜不大于35°的煤層工作面上正常工作。

防護等級：IP55

工作制：S1

舉例

需求：機座中心高為180、22kW,2P機座帶底腳，端蓋無凸緣，ExdIMb，660/1140V，順時針轉向，喇叭口進線。

電動機標注如下：

轉化合同為：YBK3-180M-222kW660/1140V50HzIMB3ExdIMb喇叭口進線。

如有特殊要求，如電壓、頻率、防護等級、旋轉方向、安裝型式、雙軸伸、噪聲、振動限值、接線盒進線方式等必須簽訂技術協議后，方可制造。

訂貨時請注明樣本中所標明的電動機的型號、功率、同步轉速、電壓、頻率、結構及安裝型式、防爆標志等。

例：YBK3-315S-4110kW660/1140VExdIMbF級B3

本樣本中的數據隨著技術進步允許有變動，不另行通知，請注意樣本的版本。

性能參數

型號規格

YBK3

規格性能

額定功率范圍:2.2~315kW

極數:2~10極

防爆等級:ExdIMb

尺寸大小

機座號:100～355
