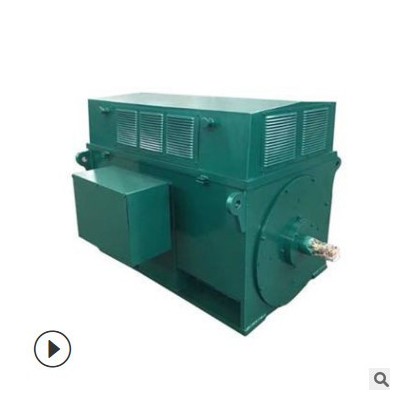

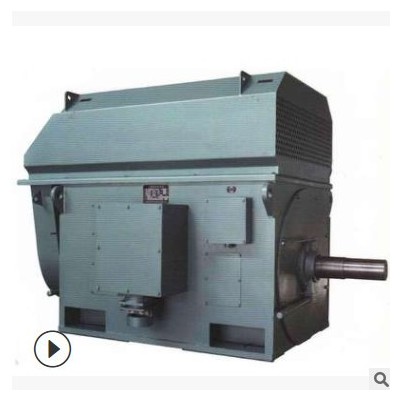

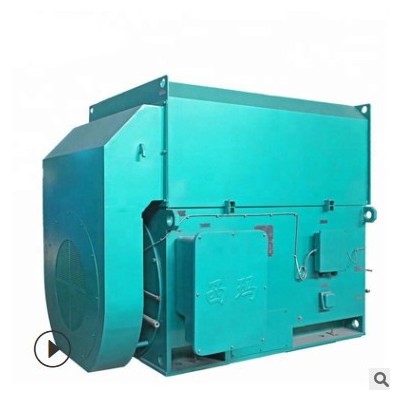

西安電機廠高壓電機10KV/YKK4503-4 400KW/IP55/50HZ
電話：+86-029-82352998 手機：13109529666
聯系人：李經理
本系列產品是在原YKK系列高壓三相異步電動機的基礎上進行優化設計的，將功率檔提高。該系列產品具有結構緊湊、重量輕、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。
電動機基本安裝型式為臥式帶底腳（IMB3），在正常工作條件下，電動機的工作制為連續工作制（S1）；環境空氣溫度：-15℃～+40℃；海拔高度：不超過1000m。
本樣本所涵蓋的電機的基本數據如下：
——機座號：355mm～630mm；
——同步轉速：3000r/min、1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min；
——額定電壓：6kV、10kV（也可按訂貨要求制造其它電壓的電動機）；
——額定頻率：50Hz（也可按訂貨要求制造60Hz的電動機（2極電機除外））；
——功率范圍：185kW～3150kW。
該系列產品主要適用于石油、化工、煤炭、電站、冶金、交通運輸、紡織、醫藥、糧食加工等行業中的風機、水泵、壓縮機、破碎機、切屑機床、運輸機械等通用機械設備或其它類似機械設備。
結構特點
電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕、剛度好。電機頂部安裝空-空冷卻器，并帶有進出風溫表。
定子采用外裝壓結構，定子繞組采用155（F）級絕緣材料，10kV電動機采用可靠的防電暈措施，繞組端部有可靠的固定及綁扎，并采用真空壓力浸漬無溶劑漆工藝（VPI）處理，因此電動機的絕緣性能好，機械強度高，防潮能力強，使用壽命長。
鼠籠轉子有鑄鋁和銅條兩種結構，采用先進可靠的鑄鋁工藝或焊接工藝制造而成，并經過動平衡校驗，因此電動機運行平穩可靠。機座號355～500電機和機座號560～630電機2～8極鼠籠轉子全部為鑄鋁結構，機座號560～630電機10極及以上全部為銅條轉子。
軸承采用滾動軸承和滑動軸承兩種形式，由電動機功率大小和轉速高低而定，其防護等級為IP54或IP55，滾動軸承設有不停機注排油裝置。
主接線盒置于電動機右側（從軸伸端看），也可按用戶要求置于左側，接線盒的內外均設有單獨的接地端子，功率≥2000kW時，電機設有中性點接線盒。
在定子繞組、軸承等重要部位加設測溫裝置，便于遠距離監控，以保證電動機安全可靠地運行。
采用的標準
GB 755-2008 旋轉電機 定額和性能（idt IEC60034-1:1993）
GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(eqv IEC 60034-7:2001)
GB/T 1993-1993 旋轉電機冷卻方法（eqv IEC60034-6:1991）
GB/T 4772.2 旋轉電機尺寸和輸出功率等級 第2部分: 機座號355-1000 和凸緣號1180-2360(idtIEC 60072-2:1990)
GB/T 4942.1-2006 旋轉電機整體結構的防護等級（IP代碼）（idt IEC60034-5:2000）
GB 10068-2008 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值（idt IEC60034-14:2007）
GB 10069.3-2008 旋轉電機噪聲測定方法及限值 第3部分：噪聲限值（neq IEC60034-9）
額定電壓及額定頻率
電動機額定電壓有6kV、10kV兩種，電源的額定頻率為50Hz。
熱分級及溫升限值
電動機的絕緣等級為155（F）級，按130（B）級考核時溫升限值為80K。
軸承結構形式及溫度限值
軸承結構分為滾動軸承和滑動軸承兩種結構，具體采用何種結構形式，詳見外形及安裝尺寸數據表，滑動軸承結構正常產品為強制潤滑，也可根據需要制成自潤滑?；瑒虞S承強制潤滑時，軸承報警值為80℃，停機值為85℃，滾動軸承和滑動軸承自潤滑時，軸承報警值為90℃，停機值為95℃。
防護等級
電機的防護等級可制成： IP54、IP55。
冷卻方式
電動機的冷卻方式為IC611。
氣候防護類型及使用環境條件
濕熱型，有氣候防護場所（TH）；濕熱型，無氣候防護場所（THW）；
干熱型，有氣候防護場所（TA）；干熱型，無氣候防護場所（TAW）；
熱帶型，有氣候防護場所（T）；熱帶型，無氣候防護場所（TW）；
戶外防輕腐蝕型（W）；
戶外防中等腐蝕型（WF1）；
戶外防強腐蝕型（WF2）；
戶內防中等腐蝕型（F1）；
戶內防強等腐蝕型（F2）；
