概述：

1TL0001系列電動機是全新設計的高效低壓三相異步電動機，機殼為鑄鐵，適用于連續工作制（S1）工作運行。1TL0001系列電動機具有效率高、結構新穎、造型美觀、噪音低、振動小、絕緣等級高等特點，可用于風機、泵、壓縮機、紡織機械等多種工業應用領域。通過采用1TL0001系列電動機，客戶可以節能達10 %，這有利于提升客戶的行業地位，增強其產品的競爭力！

一、1LE0 系列電機可配備 PTC 熱敏電阻保護或 PT100 溫度傳感器用于報警和跳閘。

■ 如將電機變頻供電運行，則安裝PTC熱敏電阻是必要的！

絕緣電機具有適應濕熱帶條件下使用的絕緣，絕緣系統包括：高強度漆包線和絕緣片材料以及無溶劑浸漬樹脂。該系統可達到很高的機械和電氣強度以及良好的使用可靠性和超長的電機壽命。

采用這樣的絕緣系統后，電機適用于變頻器供電模式下使用，不加任何限制條件的情況下，額定電壓可達 460V+10%，電壓上升時間 ts>0.1s。

■電機的連接

  除了對與電源連接機械的限制外，在變頻器驅動情況下，還必須注意變頻器的允許的導線截面。

■機械應力，潤滑油脂壽命

如果運行轉速高于額定轉速，由此將引起的振動加強，機械平衡發生變化，軸承處于更大的機械應力下。潤滑脂的壽命以及軸承的壽命將會縮短（必要時請咨詢）

二、西門子電機參數（1LE0+系列）結構設計： 可旋轉4×900安裝
電機造型： 淺端蓋設計/全系列采用鑄鐵接線盒
防護等級： 電機標準配置為IP55
絕緣性能： F級絕緣系統/ B級考核（80K）
額定電壓： 220V/380V、380V/660V還可支持異電壓
電源頻率： 380V電壓，50HZ；440V電壓，60HZ
過載倍數： 1LGO+系列都能承載1.5倍的額定電流
安裝方式： B3/B5/B35/B6/B7/B8 V1/V3/V5/V6/V15/V36
認證體系： IEC CCC CE
額定功率： 0.55kW至315kW
全球西門子電機選用高質量的Esso Unirex N3潤滑脂。西門子電機SIEMENS電機德國電機進口電機德國西門子電機西門子電機，SIEMENS電機，德國電機，進口電機，德國西門子電機，德國SIEMENS電機全英文銘牌，標有能效EFF2等級標志。標有軸承型號標有機序列號方便用戶查詢。50/60Hz兩組額定運行參數。機座號80/90擁有CCC認證，全系列擁有CE認證滿足標準IEC 60034，符合歐洲安全標準IP55，全防塵，承受任何噴水無有害影響，F(xiàn)S80-132增加V型軸封F級絕緣，允許溫度不超過155℃。在額定電壓和頻率下能承受1.5倍額定電流持續2分鐘。西門子電機SIEMENS電機德國電機進口電機德國西門子電機西門子電機，SIEMENS電機，德國電機，進口電機，德國西門子電機，德國SIEMENS電機

三、選件

1)訂貨時，電動機訂貨號需帶“-Z”，另外附帶上選件號；

2)帶防雨罩的電動機不能選此選件；

3)非驅動端上的第二軸伸與驅動端的軸徑相同；

4） 對于機座號為180、200、225和280的電動機不適用，這些機座號的電

動機標配的法蘭為全圓法蘭；

5） 螺紋孔尺寸參見“外形尺寸”部分中DB尺寸；

6)無法與選件號L05并用；

7)僅適用于水平安裝的電動機。對于IM B5和IM B14安裝結構型式的電動機，選擇此選件時，必須確保接線盒處于機座頂部。對于其它安裝結構型式的電機請咨詢西門子；

8)無風扇和風罩時，電動機的長度將減小Δl。如需要按照銘牌上功率數值輸出時電動機需要外部冷卻?？蛻魬?yīng)當采用正確的冷卻方式，沒有或錯誤的冷卻方式都將減少電動機的使用壽命，甚至?xí)p壞電動機。

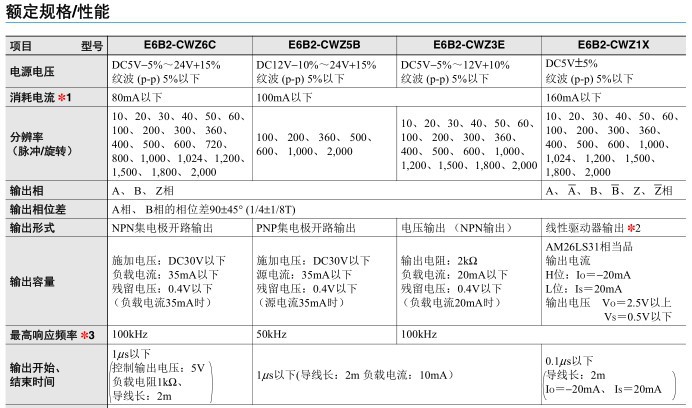

西門子電機應用范圍廣，可跟據設備需要加裝光電類編碼器，常用編碼器規格如下：

西門子電動機的日常維護

日常維護對減少和避免電機在運行中發生故障是相當重要的,其中重要的環節是巡回檢查和及時排除任何不正?，F(xiàn)象的引發根源.出現事故后認真進行事故分析,采取對策,則是減少事故次數和修理停歇臺時提高電機運行效率必不可少的技術工作.電機的日常維護對其正常運行固然非常重要,但運行中的電機往往會遇到許多突發情況,如短路,過載,斷相等.為了使電機在出現這些情況的條件下不至于被損壞,必須采取一些運行保護措施保持電機清潔.電機內部不允許進入水珠,油污,灰塵等,并定期清除電機內外的灰塵.

注意負載電流不要超過額定值.

注意檢查軸承發熱,漏油等情況,尤其要按規定加油.

電機的溫升不能超過額定值.

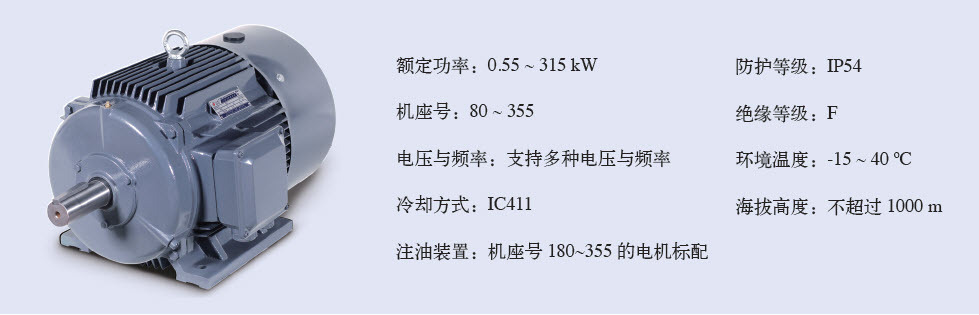

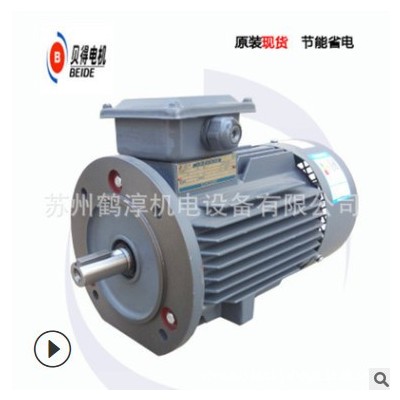

（西門子）貝得電機1TL0系列技術特性

額定功率：0.55KW~315KW（50Hz）
機座號：80~355
電壓與頻率：支持多種電壓與頻率
冷卻方式：IC411
防護等級：IP55
絕緣等級：F
環境溫度：-15~40℃

高度不超過海拔1000m （IEC 60034-1）
