焊接滾輪架是一種焊接輔助設備，具體是一種焊接滾輪架，常用于圓筒類工件內外環縫和內外縱縫的焊接。包括底座、主動滾輪、從動滾輪、支架、傳動裝置，動力裝置驅動等組成。傳動裝置驅動主動滾輪，利用主動滾輪與圓筒類工件之間的摩擦力帶動工件旋轉實現變位，可實現工件的內外環縫和內外縱縫的水平位置焊接，配套自動焊接設備可實現自動焊接，能大大提高焊縫質量，減輕勞動強度，提高工作效率。焊接滾輪架還可配合手工焊或作為檢測、裝配圓筒體工件的設備。
借助焊件與主動滾輪間的摩擦力來帶動圓筒形（或圓錐形）焊件旋轉的裝置。焊接滾輪架特點是在焊接過程中施加壓力而不加填充材料。多數壓焊方法如擴散焊、高頻焊、冷壓焊等都沒有熔化過程，因而沒有象熔焊那樣的有益合金元素?zé)龘p，和有害元素侵入焊縫的問題，焊接滾輪架從而簡化了焊接過程，也改善了焊接安全衛生條件。同時由于加熱溫度比熔焊低、加熱時間短，因而熱影響區小。許多難以用熔化焊焊接的材料，焊接滾輪架往往可以用壓焊焊成與母材同等強度的優質接頭
 |
| |
| |

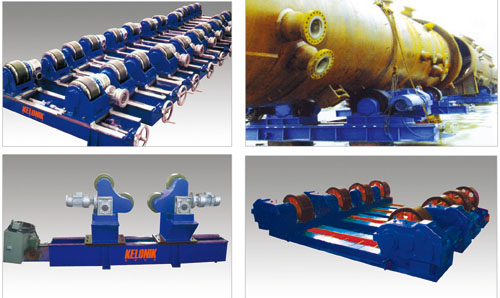

| 可調式滾輪架 |
| |
| 技術參數 |
規格型號
| 最大承載量 | 適應工件范圍 | 滾輪直徑和寬度 | 間距可調方式 | 電機功率 (kw) | 滾輪線速度 (m/min) | | 橡膠輪 | 金屬輪 | | HGK5 | 5 | Φ250-2300 | Φ250×100 | / | 手動絲桿可調或者螺釘分檔可調 | 2×0.37 | 0.1～1
采用交流變
頻無級調速 | | HGK10 | 10 | Φ320-2800 | Φ300×120 | / | 2×0.55 | | HGK20 | 20 | Φ500-3500 | Φ350×120 | / | 2×1.1 | | HGK40 | 40 | Φ600-4200 | Φ400×120 | / | 2×1.5 | | HGK60 | 60 | Φ750-4800 | Φ450×120 | / | 2×2.2 | | HGK80 | 80 | Φ850-5000 | Φ500×120 | / | 螺釘分檔可調 | 2×3 | | HGK100 | 100 | Φ1000-5500 | Φ500×120×2 | / | 2×4 | | HGK150 | 150 | Φ1100-6000 | Φ500×120×3 | / | 2×4 | | HGK250 | 250 | Φ1100-7500 | / | Φ660×260 | 2×5.5 | | HGK400 | 400 | Φ1100-7500 | / | Φ750×320 | 2×7.5 | | HGK500 | 500 | Φ1100-7500 | / | Φ750×400 |
|
