| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 6極 |
| 額定功率 | 11KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 1500（rpm） |
| 產品認證 | CCC |
| 應用范圍 | 可作驅動通風機、壓縮機、水泵、破碎機、切削機床及其它設備， |
| 3C證書編號 | YVF6532 |
| 3C額定電壓范圍 | 交流36V及以上，1000V以下 |
| 品牌 | 西瑪電機 |
| 型號 | JTG160L-6 |
咨 詢 電 話 ：029-82197999
** ：13571999938
咨詢 Q Q ：2441777531

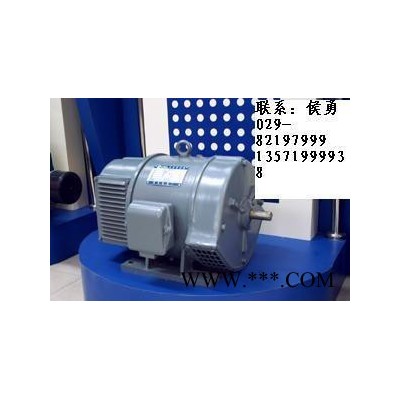

一、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機概述
YJTG系列變頻調速三相異步電動機是為適應市場需要，在引進國外先進技術及總結本廠多年生產YJT系列變頻調速電機經驗的基礎上而開發研制的新一代變頻調速電機。在電磁設計方面，對定、轉子槽形及繞組型式、接法等進行了調整，使其能適應變頻器電源供電的狀況，并且，既能保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。在結構設計方面，安裝尺寸與Y系列電機相同，除長度尺寸外，其它外形尺寸亦與Y系列電機相同，互換性強，便于用戶配套使用。該系列電機采用獨立的軸流通風機強迫通風，保證電機在整個頻率范圍內均具有較好的冷卻效果，溫升不超過規定值。YJTG系列變頻調速三相異步電動機與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小，可與國內外各種變頻器配套的特點，可廣泛應用干輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統的自動化控制。YJTG系列電動機的4極電機符合《小型變頻變壓調速電動機及電源技術條件》JB/T7118-93的規定，其它極數的電機符合IEC34-1的規定，也符合GB/T755的規定。
二、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機型號說明
YJTG200L1-6：“YJTG”表示電機型號，“200”表示中心高，“L”表示機座長度代號，“1”表示鐵心長度代號，“6”表示電機極數。
型號 電壓 頻率 同步轉速 標稱功率 額定電流 額定轉矩 **大轉矩/額定轉矩 重量
V Hz r/min kW A N.m 倍 kg
YJTG80M1-2 380 50 3000 0.75 2 2.4 2.8 21
YJTG80M2-2 1.1 2.8 3.5 22
YJTG90S-2 1.5 3.7 4.8 26
YJTG90L-2 2.2 4.9 7 29
YJTG100L-2 3 6.3 9.6 38
YJTG112M-2 4 8.4 12.7 48
YJTG132S1-2 5.5 11.2 17.5 70
YJTG132S2-2 7.5 15 23.9 75
YJTG160M1-2 11 21.5 35 118
YJTG160M2-2 15 29.7 47.7 128
YJTG160L-2 18.5 35.2 58.9 148
YJTG180M-2 22 41.1 70 175
YJTG200L1-2 30 55.6 95.5 233
YJTG200L2-2 37 67.8 117.8 251
YJTG225M-2 45 82.5 143.2 312
YJTG250M-2 55 99.8 175 387
YJTG280S-2 75 132 238.7 515
YJTG280M-2 90 155 286.5 566
YJTG315S-2 110 189 350.1 922
YJTG315M-2 132 230 420.1 1010
YJTG315L1-2 160 275 509.3 1085
YJTG315L2-2 200 343 636.6 1220
YJTG80M1-4 380 50 1500 0.55 1.6 3.5 2.8 21
YJTG80M2-4 0.75 2.1 4.7 22
YJTG90S-4 1.1 2.9 7 29
YJTG90L-4 1.5 3.8 9.5 30
YJTG100L1-4 2.2 5.2 14 38
YJTG100L2-4 3 6.9 19 39
YJTG112M-4 4 8.6 25.4 50
YJTG132S-4 5.5 11.5 35 71
YJTG132M-4 7.5 15.3 47.7 82
YJTG160M-4 11 22.2 70 125
YJTG160L-4 15 30.3 95.4 145
YJTG180M-4 18.5 35.9 117.1 176
YJTG180L-4 22 42.2 140.9 194
YJTG200L-4 30 56.5 190.9 254
YJTG225S-4 37 68.2 235.5 294
YJTG225M-4 45 82.6 286.4 327
YJTG250M-4 55 102 350.1 381
YJTG280S-4 75 134 477.4 535
YJTG280M-4 90 158 572.9 634
YJTG315S-4 110 192 700.3 912
YJTG315M-4 132 229 840.3 1048
YJTG315L1-4 160 277 1018.6 1105
YJTG315L2-4 200 342 1273.2 1260
YJTG355M1-4 220 410 1400.5 1735
YJTG355M3-4 250 465 1591.5 1845
YJTG355L2-4 280 520 1782.5 1990
YJTG355L3-4 315 580 2005.3 2030
YJTG90S-6 380 50 1000 0.75 2.3 7.1 2.8 25
YJTG90L-6 1.1 3.2 10.5 28
YJTG100L-6 1.5 4 14.3 39
YJTG112M-6 2.2 5.6 21 48
YJTG132S-6 3 7.2 28.6 69
YJTG132M1-6 4 9.2 38.2 78
YJTG132M2-6 5.5 12 52.5 88
YJTG160M-6 7.5 16.9 71.6 119
YJTG160L-6 11 24.9 105 142
YJTG180L-6 15 31.6 143.2 184
YJTG200L1-6 18.5 37.5 176.6 229
YJTG200L2-6 22 43.8 210 247
YJTG225M-6 30 58.8 286.5 294
YJTG250M-6 37 71.7 353.3 395
YJTG280S-6 45 85.2 429.7 505
YJTG280M-6 55 105 525.2 566
YJTG315S-6 75 139 716.2 850
YJTG315M-6 90 163 859.4 965
YJTG315L1-6 110 198 1050.4 1028
YJTG315L2-6 132 235 1260.5 1195
YJTG355M1-6 160 305 1527.8 1635
YJTG355M2-6 185 350 1766.6 1710
YJTG355M4-6 200 380 1909.8 1770
YJTG355L1-6 220 415 2100.8 1825
YJTG355L3-6 250 470 2387.3 1910
YJTG132S-8 380 50 750 2.2 5.8 28 2.8 69
YJTG132M-8 3 7.7 38.2 79
YJTG160M1-8 4 9.7 50.9 108
YJTG160M2-8 5.5 12.7 70 118
YJTG160L-8 7.5 17.6 95.5 143
YJTG180L-8 11 25.2 140.1 182
YJTG200L-8 15 34.1 191 229
YJTG225S-8 18.5 41.5 235.5 265
YJTG225M-8 22 46.9 280.1 296
YJTG250M-8 30 62.5 382 391
YJTG280S-8 37 78.1 471.1 500
YJTG280M-8 45 93.5 573 562
YJTG315S-8 55 115 700.3 875
YJTG315M-8 75 151 954.9 1008
YJTG315L1-8 90 173 1146 1065
YJTG315L2-8 110 212 1400.5 1195
YJTG355M2-8 132 270 1680.6 1719
YJTG355M4-8 160 321 2037.1 1775
YJTG355L3-8 185 370 2355.4 1885
YJTG355L4-8 200 400 2546.4 1950
YJTG315S-10 380 50 600 45 102 716.2 2.8 838
YJTG315M-10 55 123 875.3 960
YJTG315L2-10 75 163 1193.6 1180
YJTG355M1-10 90 195 1432.4 1665
YJTG355M2-10 110 232 1750.6 1820
YJTG355L2-10 132 280 2100.8 1925
三、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機使用條件
1、海拔不超過1000m。
2、環境空氣溫度隨季節而變化，但不超過40**不超過-15℃。
3**濕月平均相對濕度為90％，同時該月月平均**低溫度不高于25℃。
四、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機結構形式
1、外殼防護等級為IP44，也可按用戶要求制成IP54。
2、冷卻方式為全封閉帶軸流通風機冷卻(1C416)。
3、根據用戶要求可帶各種高分辨率的傳感器(光電編碼器、旋轉變壓器及測速發電機)。
4、根據用戶要求可帶電磁制動器(通電、失電制動均可)、齒輪減速機等附件。
5、從軸伸端視之，電機接線盒位于機座右側，也可按用戶要求位于機座左側或頂部。
五、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機主要技術性能
1、電機為連續工作制。
2、額定電壓為380V，額定頻率為50Hz。也可根據用戶要求確定額定點的電壓和頻率。
3、絕緣等級為F級。
4、H80～225中心高，5～50Hz為恒轉矩調速，H250～355中心高，3～50Hz為恒轉矩調速，50～100Hz為恒功率調速。也可根據用戶要求確定調頻范圍。
5、過載能力強。
6、低速性能好。
7、280及以下機座號為Y接法，315、355為△接法。
六、西安泰富西瑪YJTG160L-6 11KW 380V變頻電機水泵專用 水泵專用電機訂貨須知
1、訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、調頻范圍(對2極電機尤其重要)、安裝形式等。
2、若對電機電壓等級、調速特性、絕緣等級、防護等級、安裝尺寸等有特殊要求，請在訂貨時說明，另行商議。
