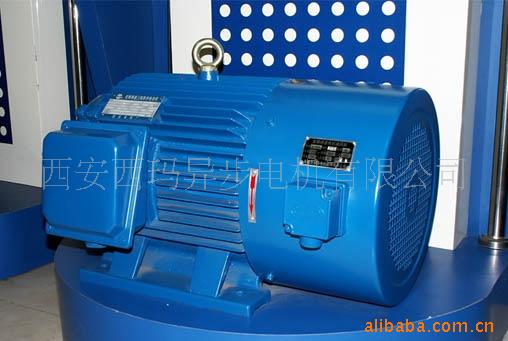

YJTG系列變頻調速三相異步變頻電機

一、西安電機廠YJTG系列三相異步變頻電機概述

    西安電機廠YJTG系列變頻調速三相異步電機是為適應市場需要，在引進國外先進技術及總結本廠多年生產YJT系列變頻調速電機經驗的基礎上而開發研制的新一代變頻調速電機。在電磁設計方面，對定、轉子槽形及繞組型式、接法等進行了調整，使其能適應變頻器電源供電的狀況，并且，既能保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。在結構設計方面，安裝尺寸與Y系列電相同，除長度尺寸外，其它外形尺寸亦與Y系列電機相同，互換性強，便于用戶配套使用。西安電機廠YJTG系列采用獨立的軸流通風強迫通風，保證三相異步電機在整個頻率范圍內均具有較好的冷卻效果，溫升不超過規定值。

    西安電機廠YJTG系列三相異步電機變頻調速與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小，可與國內外各種變頻器配套的特點，可廣泛應用干輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統的自動化控制。

    西安電機廠YJTG系列三相異步電機的4極電機符合《小型變頻變壓調速電動機及電源技術條件》JB/T7118-93的規定，其它極數的電機符合IEC34-1的規定，也符合GB/T755的規定。

二、西安電機廠YJTG系列三相異步電機型號說明
    YJTG200L1-6：“YJTG”表示電機型號，“200”表示中心高，“L”表示機座長度代號，“1”表示鐵心長度代號，“6”      表示電機極數。

三、西安電機廠YJTG系列三相異步電機使用條件：
    1、海拔不超過1000m。
    2、環境空氣溫度隨季節而變化，但不超過40**不超過-15℃。
    3**濕月平均相對濕度為90％，同時該月月平均**低溫度不高于25℃。

四、西安電機廠YJTG系列三相異步電機結構形式：
   1、外殼防護等級為IP44，也可按用戶要求制成IP54。
   2、冷卻方式為全封閉帶軸流通風機冷卻(1C416)。
   3、根據用戶要求可帶各種高分辨率的傳感器(光電編碼器、旋轉變壓器及測速發電機)。
   4、根據用戶要求可帶電磁制動器(通電、失電制動均可)、齒輪減速機等附件。
   5、從軸伸端視之，電機接線盒位于機座右側，也可按用戶要求位于機座左側或頂部。

五、西安電機廠YJTG系列三相異步電機主要技術性能：
  1、該西安電機廠YJTG系列三相異步電機為連續工作制。
  2、YJTG系列西安電機廠三相異步電機的額定電壓為380V，額定頻率為50Hz。也可根據用戶要求確定額定點的電壓和頻率。
  3、絕緣等級為F級。
  4、H80～225中心高，5～50Hz為恒轉矩調速，H250～355中心高，3～50Hz為恒轉矩調速，50～100Hz為恒功率調速。也可根據用戶要求確定調頻范圍。
  5、過載能力強。
  6、低速性能好。
  7、280及以下機座號為Y接法，315、355為△接法。

六、西安電機廠YJTG系列三相異步電機訂貨須知：
    1、訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、調頻范圍(對2極電機尤其重要)、安裝形式等。
    2、若對電動機電壓等級、調速特性、絕緣等級、防護等級、安裝尺寸等有特殊要求，請在訂貨時說明，另商商議。
