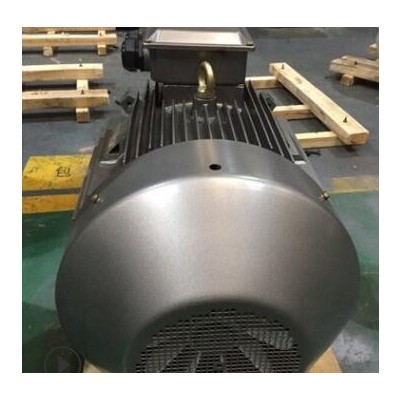

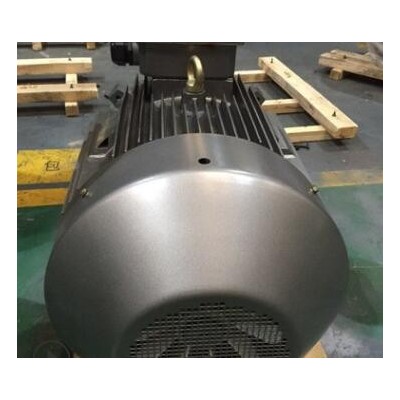

一、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機概述

　本產品系小型變頻調速三相鼠籠型異步電動機。該系列電動機調速范圍寬，低速無轉矩脈動現象，具有較高的起動轉矩及較小的起動電流、 噪聲低、振動小。其功率等級與安裝尺寸、機座高均符合IEC標準，并同Y系列（IP44)三相異步電動機一致。

　　該系列電動機防護等級為IP44(也可制成IP54、IP55),冷卻方式為IC06。連續工作制(S1)。

二、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機使用條件

　　2.1變頻裝置輸出功率，大于或等于電動機的輸出功率（需根據實際負載特性而定）。

　　2.2冷卻風機的電源為三相380V, 50Hz,風機的旋轉方向應與其箭頭所指方向一致。冷卻風機要與電動機同時轉動或提前幵啟，以防電動機溫升過高。

三、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機安裝前檢查

　　3.1幵箱后.應檢查電動機在運輸中有無損傷，并應小心清除電動機上的灰塵及軸伸處的防銹涂層。

　　3.2核對電動機銘牌上的各項數據是否符合要求。

　　3.3檢查零部件是否裝配齊全，緊固件是否松動或脫落。用手轉動轉子，檢查是否轉動靈活。

　　3.4用500伏兆歐表測量電動機和風機電機的絕緣電阻，其值應不低于0.5兆歐。若低于此規定時，應進行干燥，干燥處理時，繞組高溫度不超過120℃。

　　3.5檢查變頻裝置是否與之相配，電網電壓是否符合規定。

四、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機安裝

　　4.1電動機可用聯軸器、正齒輪及皮帶輪傳動。

　　對于功率及轉速較高的電動機應盡量避免采用皮帶傳動方式。如皮帶傳動的可建議采用間接方式（見圖一）。這樣可避免操作不鎮造成斷軸。小功率電機皮帶傳動時也應拉力過緊，謹防斷軸。

　　4.2采用皮帶傳動時，要求電動機軸線與負載線平行且皮帶線與電動機軸線垂直；采用聯軸器傳動時，電動機軸線與負載線重合。

　　4.3對立式安裝的電動機除了用皮帶輪（或相當于普通皮帶輪負荷）外，不允許再
