| 產品類型 | 有刷直流電動機 |
|---|---|
| 極數 | 6極 |
| 額定功率 | 250kw |
| 額定電壓 | 10000（V） |
| 額定轉速 | 980（rpm） |
| 產品認證 | CCC |
| 應用范圍 | 水泥專用回轉窯 |
| 3C證書編號 | ZSN46223 |
| 3C額定電壓范圍 | 直流36V及以上，1500V以下 |
| 品牌 | 西瑪電機 |
| 型號 | ZSN4-355-082 |

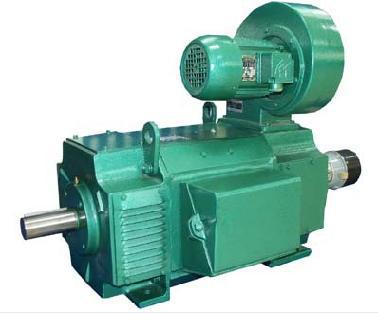

西安電機廠ZSN4-355-082 250kw直流電動機概述
ZSN4系列直流電機事我公司在Z4系列直流電機的基礎上，根據水泥回轉窯主傳動的工況特點，而開發的專用系列品種。 本系列電機采用八角形結構，定子空間利用率高。定子磁軛為疊片式，能承受脈動電流與電流急劇變化之工況，電機適應三相全控橋式整流電源，以及不外接直流平波電抗器長期工作。新穎的F級絕緣結構，保證了絕緣的穩定性和散熱良好。根據水泥回轉窯的特定工況，進行設計制造，使電機的起動力矩可達到額定力矩的2.5倍。采用管道通風或空-水冷卻器的冷卻方式，使電機能在粉塵較大的惡劣環境中，安全可靠的運行。 本系列電機性能符合**GB755-2000《旋轉電機定額和性能》，也可按國際標準IE34-1要求考核，電機的安裝尺寸除“B”尺寸之外，均符合IEC72國際標準。 二．西安電機廠ZSN4-355-082 250kw直流電動機型號說明 ZSN4-280-11B：“Z”表示直流電機，“SN”表示水泥回轉窯，“4”表示第四次系列設計，“280”表示電機中心高**個“1”表示電樞鐵心長度代號*，第二個“1”表示端蓋代號**，“B”表示帶補償繞組***。
注：*鐵心長度由長到短的代號順序?yàn)?、2、1、09、08、07。
**數字1、2表示短、長端蓋。
***315、355機座號均帶補償繞組，“B”可不加。
