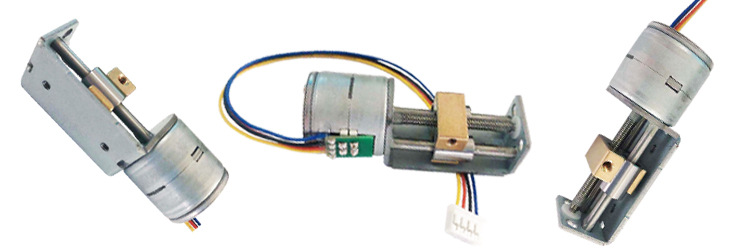

SM20-21L-T是一款精密微型步進電機，輸出軸用0.5mm的螺距的螺桿，（一步移動0.25mm，如果需更小可以采用細分驅動），SM20-21L-T是通過螺桿和支撐螺桿的轉動將螺桿變成推力。
電機基本步距角為18度，電機每周運行20步，因此位移分辨率可達到0.025mm，達到精密控制的目的。額定電壓5V-12V，電壓越高，力越大，電機發熱也越大，
這種直線步進電機廣泛應用于醫療器械、掃描儀、自動售貨機等領域。
電機的輸出部分采用連接線形式。
安裝支架可根據客戶要求更換，電機不能直接接電源，需要通過接驅動器來工作。

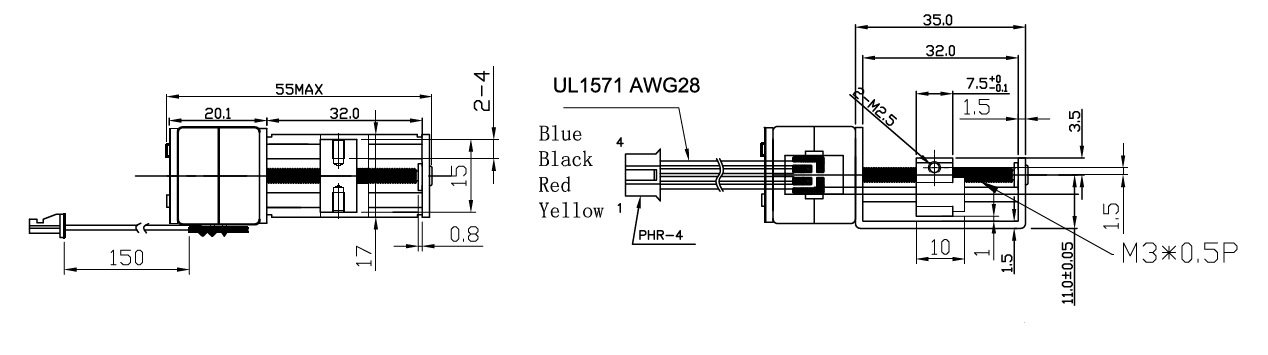

接線方式：黃線A+,藍色A-，黑線B+，紅線B-
同時我們可以配套相應的驅動系統來滿足客戶的需求!
我們團隊具備10年以上的微型步進電機設計,開發和生產經驗,所以可以根據客戶的特殊需要實現產品開發和輔助設計!
客戶的需要就是我們的努力方向,請隨時聯系!
| ELECTRICAL CHARACTERISTIC | |||||||
| RATED VOLTAGE | 12V DC | ||||||
| COIL RESISTANCE | 15.6 Ω±7% | ||||||
| NO. OF PHASES | 2 PHASES | ||||||
| STEP ANGLE | 18°/ STEP | ||||||
| MAX. STARTING FREQUENCY | MORE THAN 1000PPS | ||||||
| MAX. RESPonSE FREQUENCY | MORE THAN 1300PPS | ||||||
| CURRENT PER PHASE | 770mA/PHASE | ||||||
| PULL OUT THRUST | MORE THAN 1200gf-cm AT 700PPS | ||||||
| INSULATION CLASS | CLASS E FOR COILS | ||||||
| INSULATION STRENGTH | 100 V AC FOR ONE SECOND | ||||||
INSULATION RESISTANCE | 50 MΩ(DC 500 V) | ||||||
| OPERATING TEMPERATURE RANGE | -15 ～+55 ℃ | ||||||
微型步進電機絲桿滑塊方式分別有白色塑料滑塊，金屬滑塊，黑色塑料滑塊，光桿，客戶可根據需求定制
