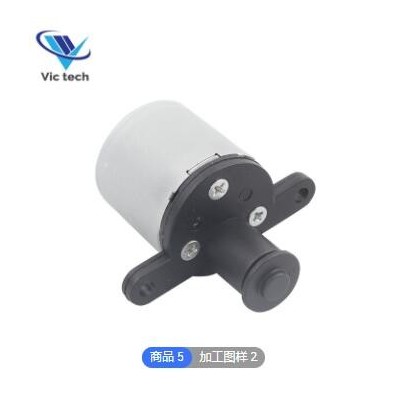

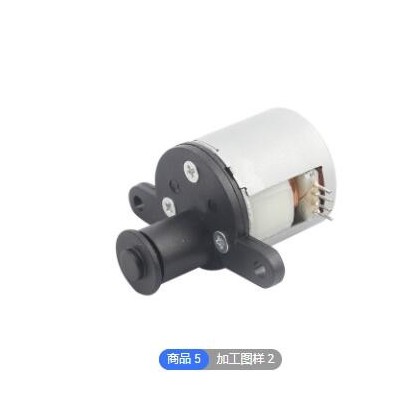

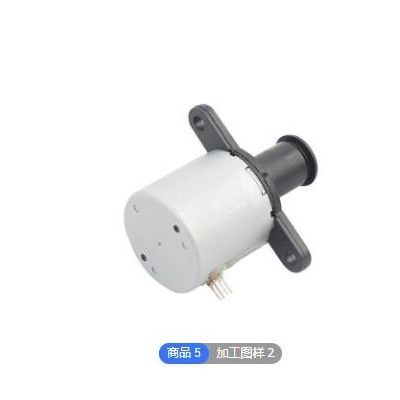

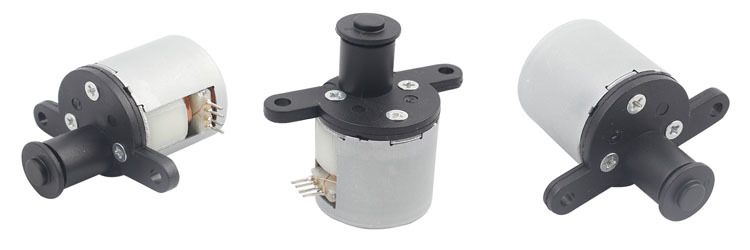

本產品主要用于打印機，閥門，流體控制，位置控制等領域 ，此電機具有體積小，精度高，力度大等特點。
步進電機內置減速箱，實現1:10的減速比，提高力矩，最后使用帶止轉結構的輸出頂桿，從而可以實現頂桿無轉動前后移動的功能。推力一般
在10公斤以上。
同時外面接線部分可以根據客戶要求使用各種類型和長度連接線,或者FPC FFC等.
安裝板形狀和出線角度等均可以根據客戶需要調整!
我們團隊具備10年以上的步進電機設計,開發和生產經驗,所以可以根據客戶的特殊需要實現產品開發和輔助設計!
客戶的需要就是我們的努力方向,請隨時聯系!
由于電壓 電阻 電機厚度,驅動方式等各不相同,所以此類電機的最終性能不盡相同,下面參數為基本特征參數。
| MOTOR: | ACTUATOR: | |||||
| 1. coil type: bipolar | 1. Stroke:5 mm. | |||||
| 2. drive method:2-2 phase | 2. Spindle:3.5 mm diameter pith 1.0，made by rooling. | |||||
| 3. resistance: 5Ω±7%/phase | 3. Push force:Minimum 70N 2.6VDC 350 Hz. | |||||
| 4. inductance:3mH±20% (ref) | Minimum 70N 3.2VDC 600Hz | |||||
| 5. step angle:7.5 ° | 4. Backlash:Maximum 0.01664 mm (8 Step) | |||||
| 6. drive voltage:2.2~3.4 VDC | 5. Withstand pressure at spindle:Minimum 150 N | |||||
| 7. detent torque: 60g.cm (ref) | 6. Withstand drag at spindle:Minimum 40 N | |||||
| 8. starting frequence: | Withstand pressure at the ctuator:Minimum 300N | |||||
| 750 pps 2.6VDC 800 pps 3.0VDC | 8. Spindle hardness:Maximum rated 0.2 mm. after test. | |||||
| 9. running frequence: | 9. Stroke/step:0.002mm/step (0.00208) | |||||
| 800 pps 2.6VDC 850 pps 3.0VDC | ||||||
| 10. gear ratio:1:10 | ||||||

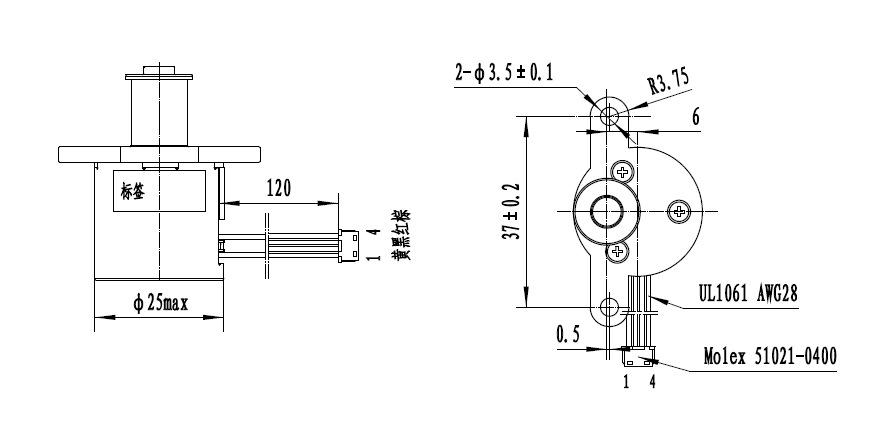

出線方式1：連接線
