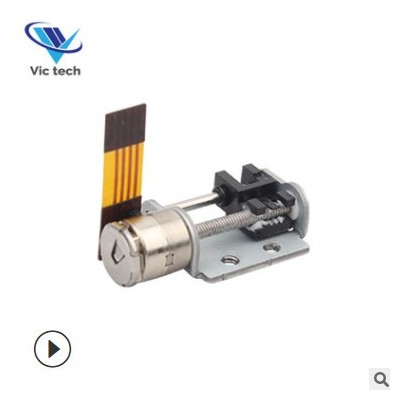

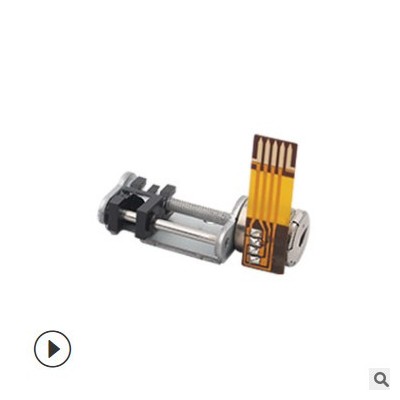

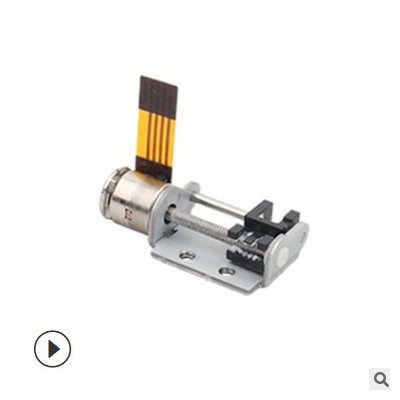

本產品為精密微型步進電機,帶絲桿和滑塊，也叫絲桿電機，輸出部分采用螺距為0.4mm的絲桿,通過和絲桿配套的螺母副把轉動變成推力.
電機基本步進角度為18度,電機每周運行20步,所以位移的分辨率可以達到0.02mm,達到精密控制的目的.如果需要提高控制的精度，可以再驅
動器方面采用細分驅動的方式來滿足。
因?yàn)槠潴w積小,精度高,便于控制等優良特性,所以此微型步進電機廣泛使用在相機,光學儀器,鏡頭,精密醫療器械,自動門鎖等各個領域.

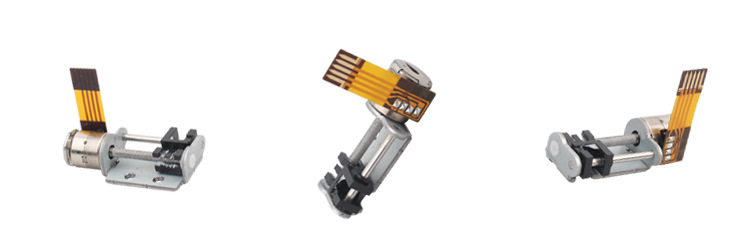

電機輸入部分圖示為FPC,但是可以根據客戶需求可以更改為連接線 光針,PCB等各種形式.
安裝支架可以根據客戶要求更改.
同時我們可以配套相應的驅動系統來滿足客戶的需求!
我們團隊具備10年以上的步進電機設計,開發和生產經驗,所以可以根據客戶的特殊需要實現產品開發和輔助設計!
客戶的需要就是我們的努力方向,請隨時聯系!

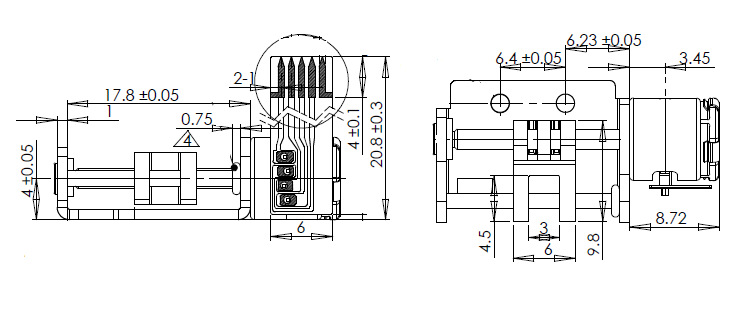

(此款行程為9mm)
| ELECTRICAL CHARACTERISTIC | |
| RATED VOLTAGE | 3.3V DC |
| COIL RESISTANCE | 20 Ω±10% |
| NO. OF PHASES | 2 PHASES |
| STEP ANGLE | 18°/ STEP |
| MAX. STARTING FREQUENCY | 800 PPS min. (AT 3.3 V DC) |
| MAX. SLEWING FREQUENCY | 2000 PPS min. (AT 3.3 V DC) |
| PULL IN TORQUE | 1.5 gf-cm min (AT 500 PPS , 3.3 V DC) |
| PULL OUT TORQUE | 2.0 gf-cm min (AT 500 PPS , 3.3 V DC) |
| INSULATION CLASS | CLASS E FOR COILS |
| INSULATION STRENGTH | 100 V AC FOR ONE SECOND(3mA MAX.) |
| INSULATION RESISTANCE | 1.0 MΩ(DC 100 V) |
| OPERATING TEMPERATURE RANGE | -10 ～+60 ℃ |
| ENVIRonMENTAL CONDITIONS | -40 ～+90 ℃ |
| USING SCREW GREASE EM-60L | |

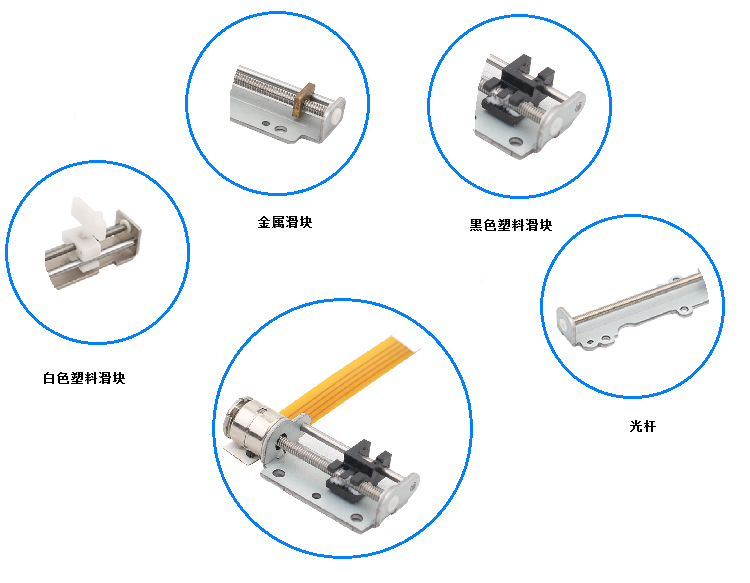

微型步進電機絲桿滑塊方式分別有白色塑料滑塊，金屬滑塊，黑色塑料滑塊，光桿，客戶可根據需求定制
