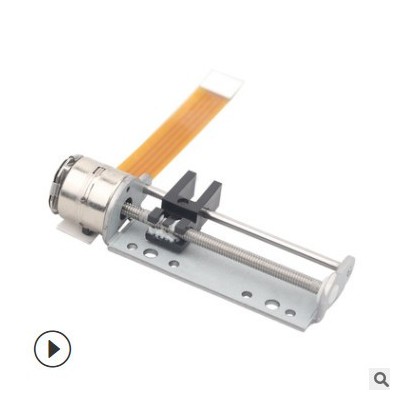

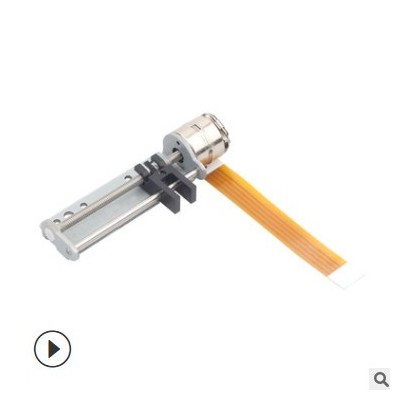

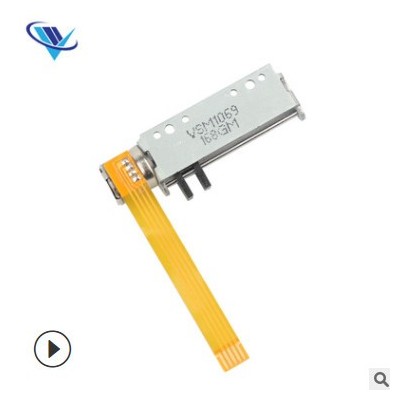

本產品為精密微型步進電機,帶絲桿和滑塊，也叫絲桿電機，輸出部分采用螺距為0.4mm的絲桿,通過和絲桿配套的螺母副把轉動變成推力. 本產品在500PPS驅動頻率下，此產品大于150克的推力。
電機基本步進角度為18度,電機每周運行20步,所以位移的分辨率可以達到0.02mm,使用細分驅動控制的話，精度可以更高，達到精密控制的目
的.
因?yàn)槠潴w積小,精度高,便于控制等優良特性,所以此微型步進電機廣泛使用在相機,光學儀器,鏡頭,精密醫療器械,自動門鎖等各個領域.

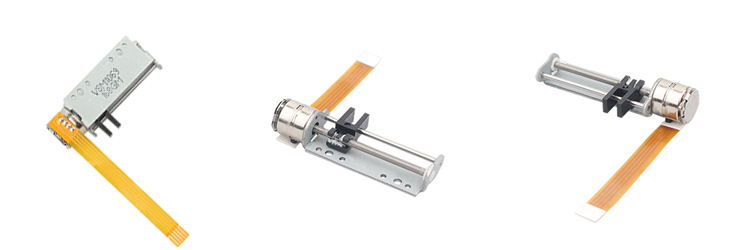

電機輸入部分圖示為FPC,但是可以根據客戶需求可以更改為連接線 光針,PCB等各種形式.
安裝支架可以根據客戶要求更改.
同時我們可以配套相應的驅動系統來滿足客戶的需求!
我們團隊具備10年以上的微型步進電機設計,開發和生產經驗,所以可以根據客戶的特殊需要實現產品開發和輔助設計!
客戶的需要就是我們的努力方向,請隨時聯系!

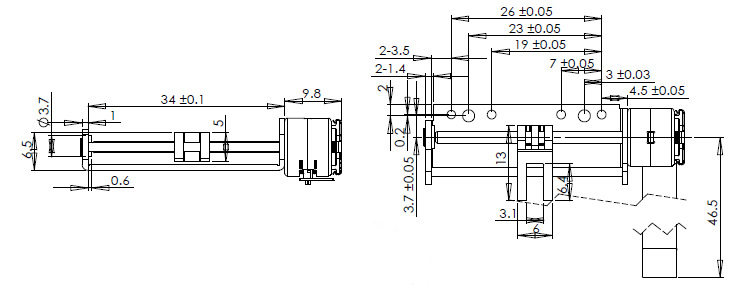

(此款行程為26.5mm 目前根據客戶要求可定做的行程最大為45mm)
| ELECTRICAL CHARACTERISTIC | |||||||
| RATED VOLTAGE | 3.0V DC | ||||||
| COIL RESISTANCE | 15 Ω±10% | ||||||
| NO. OF PHASES | 2 PHASES | ||||||
| STEP ANGLE | 18°/ STEP | ||||||
| MAX. STARTING FREQUENCY | 800 PPS min. (AT 3.0 V DC) | ||||||
| MAX. SLEWING FREQUENCY | 1100 PPS min. (AT 3.0 V DC) | ||||||
| PULL IN TORQUE | 3.0 gf-cm min (AT 500 PPS , 3.0 V DC) | ||||||
| PULL OUT TORQUE | 3.8 gf-cm min (AT 500 PPS , 3.0 V DC) | ||||||
| INSULATION CLASS | CLASS E FOR COILS | ||||||
| INSULATION STRENGTH | 300 V AC FOR ONE SECOND | ||||||
| INSULATION RESISTANCE | 50 MΩ(DC 100 V) | ||||||
| OPERATING TEMPERATURE RANGE | -20 ～+70 ℃ | ||||||

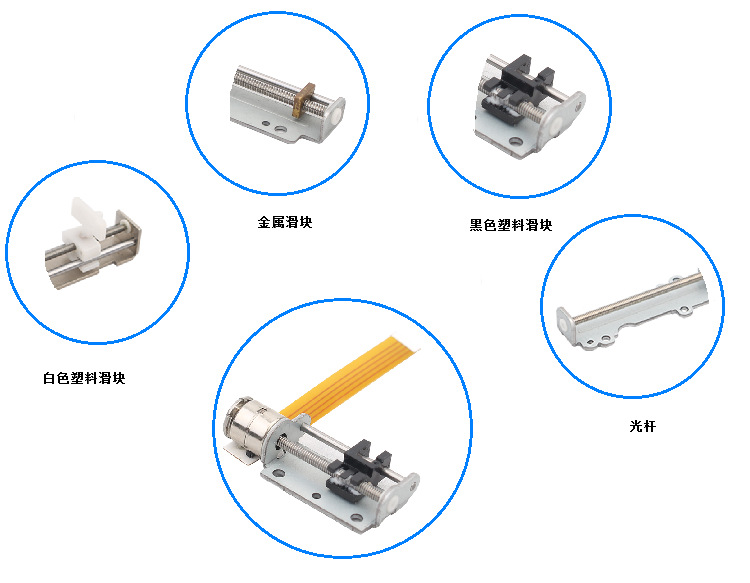

微型步進電機絲桿滑塊方式分別有白色塑料滑塊，金屬滑塊，黑色塑料滑塊，光桿，客戶可根據需求定制
