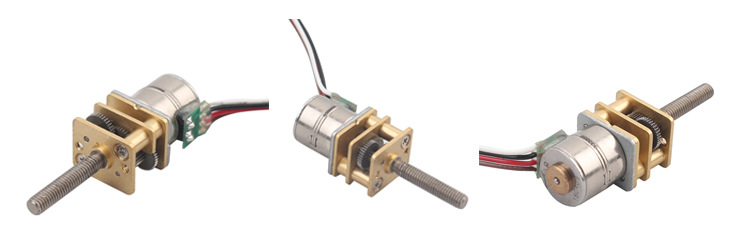

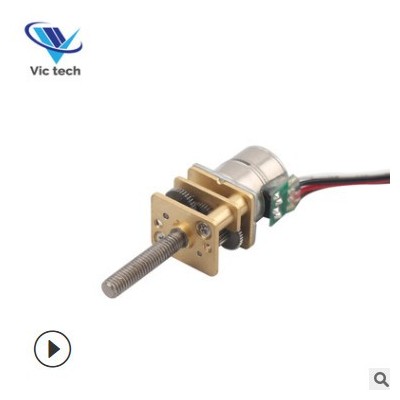

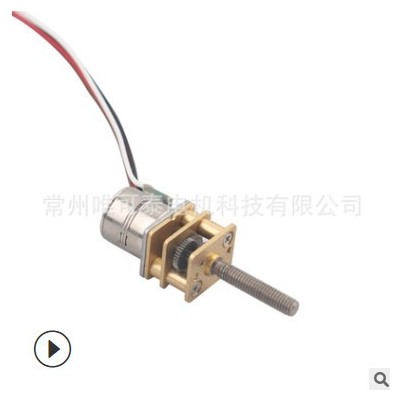

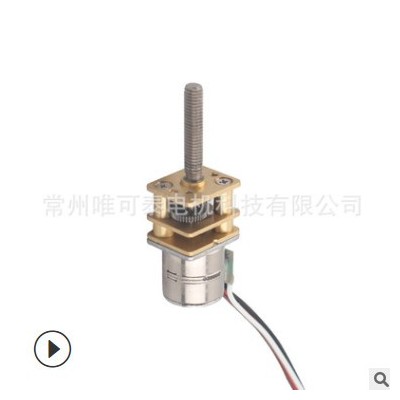

本產品是采用外徑10MM的微型步進電機和10*12的精密金屬減速箱組合而成,減速比可以根據客戶需要定制.
電機基本步進角度為18度,也就是每圈轉動20步,加上減速箱的減速作用,最終電機的轉動角度分辨率可以達到0.05~6度,可以使用在很多要求
精確控制的轉動位置的領域.
目前標準減速比有1:3 1:5 1:10 1:20 1:30 1:50 1:63 1:150 1:298 1:380等,客戶可以根據不同的使用力矩轉速要求來選配減速比,同時
給定步進電機合適的驅動頻率就可以達到確定的轉速和力矩.
本品齒輪箱采用國際上先進的設備加工相關零部件,所以精度高,效率高,噪音低!同時由于采用合理可靠的工藝過程,使得改產品具備較好的可靠性.
電源輸入部分和標準步進電機一樣,可以采用光針結構,FPC,FFC,PCB連接線等各種形式.
電機輸出部分部分可以采用圓軸，D型軸，絲桿等各種輸出結構!
我們團隊具備10年以上的步進電機設計,開發和生產經驗,所以可以根據客戶的特殊需要實現產品開發和輔助設計!
客戶的需要就是我們的努力方向,請隨時聯系!
單電機參數：
| ITEM | SPECIFICATION | CONDITION |
| 額定電壓 | 5.0 VDC | |
| 相數 | 2Phase/2相 | |
| 激磁方法 | 2-2Phase exciting/2-2 相激磁 | |
| 步進角 | 18° | |
| 溫度 | 25±2℃ | |
| 電阻 | 39Ω±7% | At 25℃ |
| 最大自起動周波數 | 1000PPS Min | 無負載 |
| 最大應答周波數 | 1600PPS Min | 無負載 |
| 保持轉矩 | 10gf-cm Min | 5.0 VDC to coil at 0 PPS |
