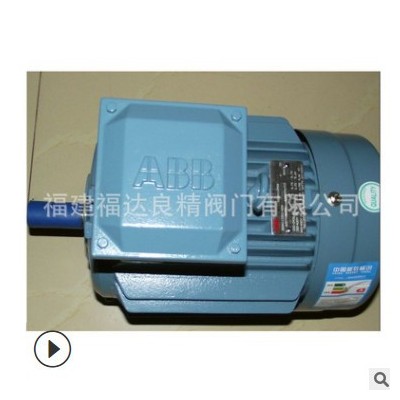

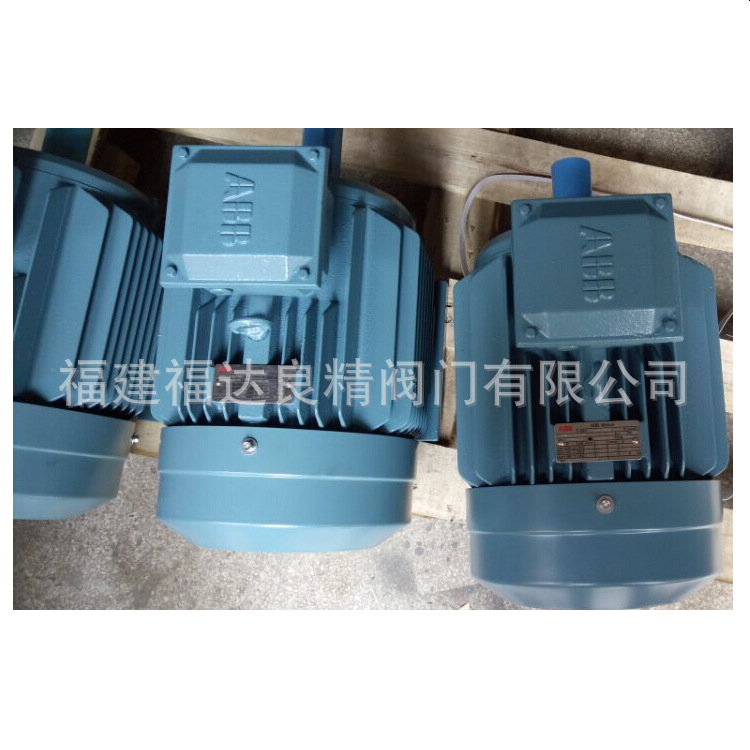

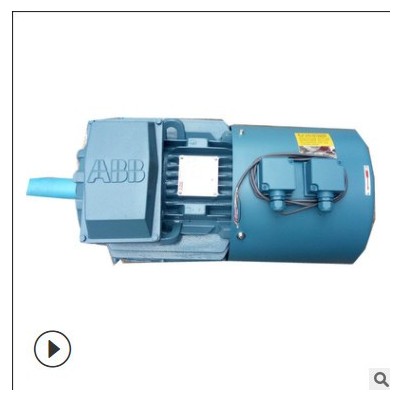

M2QA出口系列三相異步電動機
普通電機（M2QA）
1.技術特性
M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,
符合歐共體||級效率標準。電機的設計與制造符合IEC 60034、IEC 60072、
DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA 系列電機
具有較好的電氣與機械性能。
高效率
1.1KW-90KW 2P 4P電機在S1工作制下，M2QA系列CEMEP-EU的II級
效率標準，具有較好的節能效果。
寬電壓設計
高至690V且可應用于50Hz和60Hz電網。
可靠的繞組
采用進口新技術的絕緣材料，可F級絕緣（B級-80K溫升），確
保了繞組的較長的壽命。
強抗腐蝕保護
電機經過抗環境腐蝕設計能夠保持較長壽命。
軸承具有較高承載能力
配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm高的鑄鐵
電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。
低噪音水平
通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系
列總體較低噪音水平。
額外的繞組保護
根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組
保護附件。
2.機械設計
全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕
鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅
固，280-355mm高的電機標準配置排水孔及塞子。
靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側 、右
側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160 及
以上機座接線盒可旋轉2*180方向。
電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，
絕緣水平，防塵保護，密封圈，防雨裝置等等。
3.型號說明
M2QA 112 M 2 A
M2QA--型號標記 112--機座號（以轉軸高mm表示）
M--機座長度 2--數 A--鐵芯長度
使用條件
①.海拔不超過1000m
②.環境空氣溫度隨季節而變化，但不超過+40℃
③.電壓、頻率及工作方式
工作電壓：220-240V 380-420V 440-480V 660-690V
④.額定頻率：50/60Hz
⑤.工作方式：連續（S1）
⑥.絕緣等級：F
4.軸承型號 (NSK軸承） （可選SKF軸承）
標準軸承型號 電纜接口
高 數 D-end N-end mm
71M 2,4,6 6202-VVC3 6202-VVC3 2-M16*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 2-M25*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 2-M32*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 2-M32*1.5
132S 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
132M 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
160M 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
160L 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 2-M50*1.5
225S 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 2 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
250M 2 6314/C3 6214/C3 2-M63*1.5
250M 4,6,8 6314/C3 6214/C3 2-M63*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5
315S 4,6,8 6319/C3 6319/C3 2-M63*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5
315M 4,6,8 6319/C3 6319/C3 2-M63*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5
315L 4,6,8 6319/C3 6319/C3 2-M63*1.5
355M 2 6319M/C4 6319M/C4 2-M63*1.5
355M 4,6,8 6322/C3 6319/C3 2-M63*1.5
355L 2 6319M/C4 6319M/C4 2-M63*1.5
355L 4,6,8 6322/C3 6319/C3 2-M63*1.5
5.電壓與性能
M2QA系列電機采用（3KW及以下功率電機220-240V/380-420V，4KW及以上
功率電機380-420V/660-690V，△/Y）寬電壓設計，電機在各種電壓工 況下的效率、
功率因數及轉速略有變化。
如用戶需要特定工作電壓可按特殊要求供應。
務需先通知，ABB電機保留對設計技術規格的修改權
6.訂貨須知
訂貨時請?jiān)敿?xì)說明電機型號、功率、數、電壓、頻率、接法、安裝
結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。
如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特
要求訂貨。
7.M2QA電機產品代碼
A B C D E F
M2QA 100L2A M2QA 10 1 5 10 - A D C
1-4 5-6 7 8-10 11 12 13 14
A 電機類型
B 電機尺寸
C 產品代碼
D 安裝形式代碼
E 電壓和頻率代碼
F 產地代碼
（C，D，E，F(xiàn)）代碼定義
1-4位置
M2QA=鑄鐵全封閉自扇冷鼠籠電機
5-6位置
IEC框號
07=71 10=100 16=160 22=225 31=315
08=80 11=112 18=180 25=250 35=355
09=90 13=132 20=200 28=280
7位置
轉速（數）
1=2 3=6 5=10 7=>12 9=多速
2=4 4=8 6=12 8=雙速
8-10位置
編號
11位置
破折號
12位置
安裝形式
A=底腳安裝，接線盒頂置
R=底腳安裝，接線盒右置（從驅動端看D-end)
L=底腳安裝，接線盒左置
B=大法蘭安裝
C=小法蘭安裝（71-112）
H=底腳和法蘭安裝
S=底腳和法蘭安裝，接線盒右置
T=底腳和法蘭安裝，接線盒左置
J=底腳和法蘭安裝（小法蘭）
13位置
電壓和頻率代碼
A=380VY50Hz B=380V△50Hz
D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz
E=500V△50Hz/575V△60Hz
F=500VY50Hz/575VY60Hz
H=415V△50Hz
S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz
T=660V△50Hz
U=690V△50Hz
X=690V以下其它電壓，頻率及接法
14位置
