| 規格 | 型號（出力-速度-行程）,GJ20-05-100-L-S-04-1-N-2,GJ20-10-100-L-S-04-10-N-2,GJ20-05-200-L-S-04-1-N-2,GJ20-10-200-L-S-04-10-N-2,GJ20-05-300-L-S-04-1-N-2,GJ20-10-300-L-S-04-10-N-2,GJ20-05-400-L-S-04-1-N-2,GJ20-10-400-L-S-04-10-N-2,GJ20-05-500-L-S-04-5-N-2,GJ20-10-500-L-S-04-5-N-2 |
|---|---|
| 種類 | 伺服氣缸 |
| 品牌 | 上海光劍 |
| 型號 | GJ20-05 （10） |
| 加工定制 | 是 |
上海光劍電缸-伺服電缸廠家
注：以下的規格參數，尺寸表，相關下載都是通用的某一型號。詳細型號可進官網 www.gj-fa.com（復制到瀏覽器中打開）銷售熱線021-60445501，60445502,60445503
規格參數
| 電缸品牌： | 上海光劍 | 絲桿品牌： | 臺灣PMI | 軸承品牌： | 日本NSK |
| 系列規格： | GJ20 | 絲桿導程： | 5 | 防轉功能： | 有(內部) |
| 額定負載(KN)： | 1.35 | 電機功率(KW)： | 0.4 | 限位開關： | 2個 |
| 額定速度(mm/s): | 250 | 電機轉速(RPM): | 3000 | 安裝方式： | 后法蘭 |
| 行程: | 100 | 減速比： | 1:1 | 交期： | 10日 |
注： 1.防轉功能：防止伸出的活塞桿轉動；
2.限位開關：標配2個。
3.前法蘭安裝比較適合垂直安裝的在設備上。

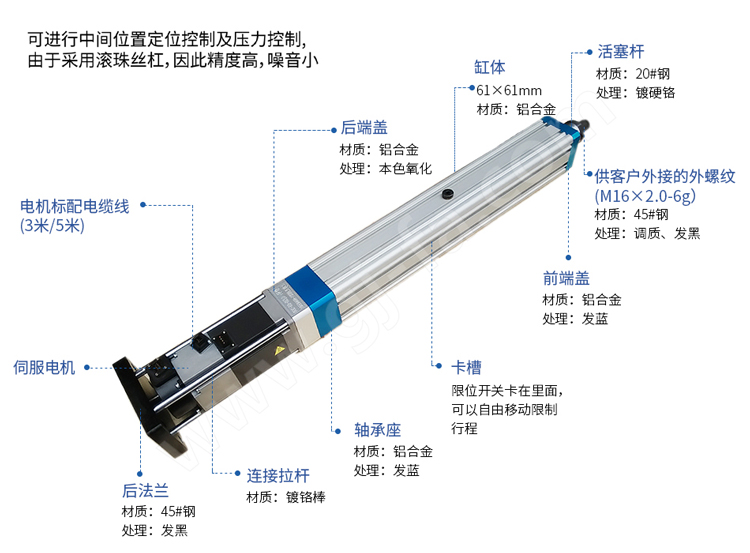

伺服電動缸是將電機的旋轉運動通過滾珠絲桿轉換為直線運動。利用伺服電機的閉環控制特性，可以很輕松地 實現對推力、速度和位置的精密控制；利用現代運動控制技術、數控技術及總線（網絡）技術，實現程序化、 總線（網絡）化控制。由于其控制、使用的方便性，將實現氣缸和液壓缸傳動所不能實現的精密運動控制。
——伺服電動缸特性
閉環伺服控制，控制精度達到0.01mm； 精密控制推力，增加壓力傳感器，控制精 度可達1%；易于PLC等控制系統連接，實現高精密運動控制。
——伺服電動缸特點及安裝方式
省能源，干凈無污染；低噪音、低摩擦、低 速以及平穩性良好，優異的控制性和穩定性 ；安裝使用方便，低維護成本，對維護人員 沒有太高的技術要求；采用先進的模塊化設 計方法，供貨期短，結構緊湊、外形尺寸較 ??；高響應、高性能、可靠性高、低慣量設 計，重復定位精度高；工作壽命長，可頻繁 啟停；環境適應性好（低溫、高溫、海上、 防水、防爆等各種環境）。
——伺服電動缸從外形結構上分為兩種：直線式和折返式
直線式電動缸是將伺服電機和電動缸的傳動絲桿通過特殊聯軸器相連接，是伺服電機的編碼器直接反饋電動缸 的活塞桿位移量，減少了中間環節的慣量和間隙，提高了控制性和控制精度。伺服電機與電動缸整體相連，安 裝容易、設定簡單。
折返式電動缸的電機與缸體部分平行安裝，通過同步帶及同步帶輪與電動缸的傳動絲桿相連接。除具有直線式 電動缸的優點外、由于總長度變短，更適用于安裝空間比較小的場合。同時折返式電動缸選用的同步帶，具有 強度高、間隙小、壽命長等特點，使整個電動缸具有較高的控制性和控制精度。
——伺服電動缸有點及安裝方式
可提供非常靈活的安裝配置，全系列的安裝組件可根據客戶的不同 需求選擇配備。
——伺服電動缸相關配件
電動缸集成了伺服電機、伺服驅動器、高精度滾珠絲桿、模塊化設計等技術， 使得整個電動缸結構緊湊、外形美觀。電動缸的主要零部件均采用國內外**產品，性能穩定、故障率低、可 靠性高。
——伺服電動缸生產流程
我們對整個流程嚴格把關，從部分標準件的采購到大部分非標件的加工，我們 都有嚴格的篩選和檢驗標準，對于不符合檢驗標準的配件我們堅決要求返工直至符合要求為止，產品出庫前， 也會進行參數測試并做記錄。
——伺服電動缸應用范圍
廣泛應用于模擬仿真平臺、動感平臺、六自由度平臺、機械類升降平臺、造波 機、汽車壓機、鋼鐵行業、機械自動化生產線、食品、紡織、醫藥、包裝、化工行業等領域。
